Запчасти Komatsu PC200LL-6 FIG. E-A ОСНОВН. ПРОВОДКА - С КАБИНОЙ RISER ЭЛЕКТРИКА

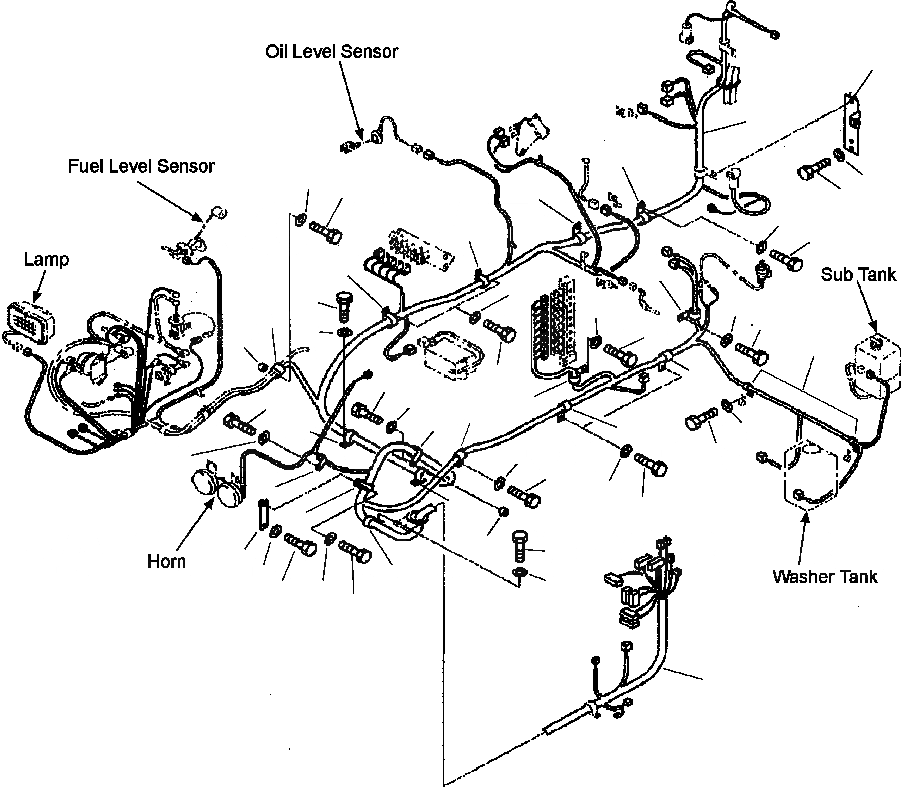

Схема запчастей Komatsu PC200LL-6 - FIG. E-A ОСНОВН. ПРОВОДКА - С КАБИНОЙ RISER ЭЛЕКТРИКА
30
1
27
24
23
32
27
31
29
26
28
25
36
29
19
38
45
21
37
44
20
22
46
39
4
28
5
43
13
33
2
40
18
48
35
14
47
34
12
42
18
41
9
3
16
6
15
8
17
7
11
10
1

Артикул

Название

Примечание

Количество

1

20Y-06-A1810

MAIN HARNESS, LONG

|$1

20Y-06-15150

LINK, FUSIBLE

2

20Y-06-A2130

WIRE HARNESS

3

144-947-3490

SPACER

4

01010-81250

BOLT

5

01643-31232

WASHER

6

20Y-06-21240

PLATE

7

01010-81225

BOLT

8

01643-31232

WASHER

9

113-899-7950

CLIP

10

01010-81225

BOLT

11

01643-31232

WASHER

12

08036-01014

CLIP

13

01010-81225

BOLT

14

01643-31232

WASHER

15

113-899-7950

CLIP

16

01010-81245

BOLT

17

01643-31232

WASHER

18

113-899-7950

CLIP

19

01010-81225

BOLT

20

01643-31232

WASHER

21

208-06-19170

CLIP

22

144-947-3490

SPACER

23

01010-81245

BOLT

24

01643-31232

WASHER

25

208-06-19170

CLIP

26

208-06-19170

CLIP

27

04434-52712

CLIP

28

01010-81225

BOLT

29

01643-31232

WASHER

30

20Y-06-21532

BRACKET

31

01010-81225

BOLT

32

01643-31232

WASHER

33

08036-02514

CLIP

34

01010-81225

BOLT

35

01643-31232

WASHER

36

08036-01814

CLIP

37

01010-81225

BOLT

38

01643-31232

WASHER

39

08036-01414

CLIP

40

08036-02514

CLIP

41

01010-81225

BOLT

42

01643-31232

WASHER

43

08036-01414

CLIP

44

01010-81225

BOLT

45

01643-31232

WASHER

46

08036-01414

CLIP

47

01010-81225

BOLT

48

01643-31232

WASHER

Выбрано товаров: 49
