Запчасти Komatsu PC200LL-6 FIG. H-A ОСНОВН. КЛАПАН - КЛАПАН СЕКЦ.S ГИДРАВЛИКА

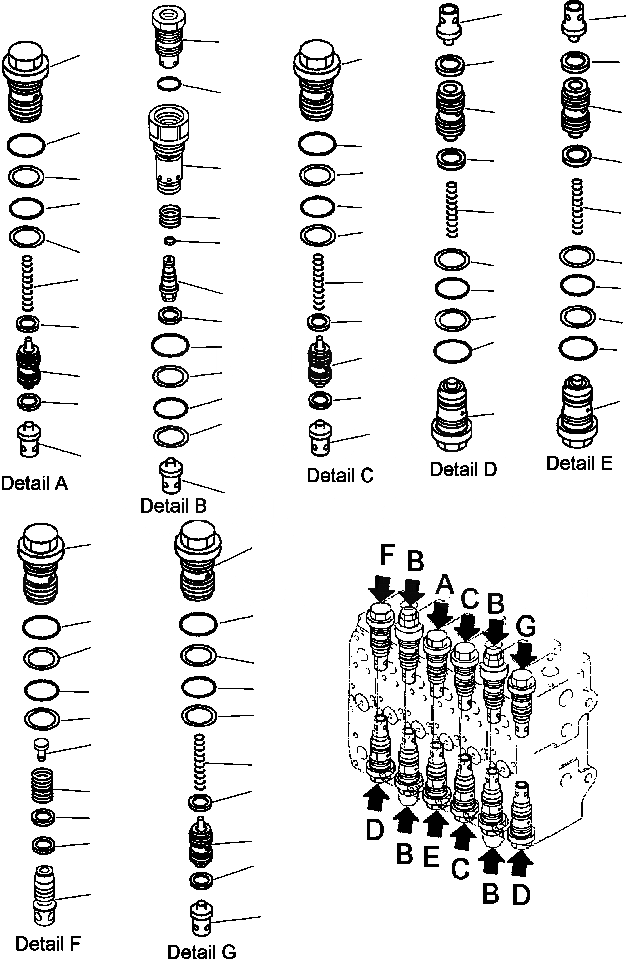

Схема запчастей Komatsu PC200LL-6 - FIG. H-A ОСНОВН. КЛАПАН - КЛАПАН СЕКЦ.S ГИДРАВЛИКА
1
1
18
3
20
30
37
19
28
35
9
26
30
37
10
25
8
7
24
29
36
12
25
14
8
39
32
5
22
38
31
11
32
23
13
39
6
33
17
40
21
16
4
15
23
34
6
27
16
1
1
2
49
41
55
47
46
54
53
45
54
46
48
51
52
43
44
50
44
52
42
1

Артикул

Название

Примечание

Количество

|$1

NSS

BODY SUB ASSEMBLY

1

723-46-41110

VALVE

2

723-46-41120

VALVE

|$4

723-46-40100

VALVE ASSEMBLY

3

NSS

SLEEVE

4

NSS

PISTON SUB ASSEMBLY

5

NSS

SPRING

6

NSS

SEAL

7

700-93-11320

O-RING

8

723-46-41950

RING

9

07002-13634

O-RING

|$12

723-46-40702

VALVE ASSEMBLY

10

NSS

SLEEVE

11

NSS

PISTON

12

NSS

SPRING

13

NSS

SEAL

14

NSS

SEAL

15

700-93-11320

O-RING

16

723-46-41950

RING

17

07002-13634

O-RING

18

723-46-42981

PLUG

19

07002-12434

O-RING

20

NSS

SLEEVE

21

NSS

PISTON SUB ASSEMBLY

22

NSS

SPRING

23

NSS

SEAL

24

700-93-11320

O-RING

25

723-46-45100

RING

26

07002-13634

O-RING

|$30

723-46-45100

VALVE ASSEMBLY

27

NSS

SLEEVE

28

NSS

PISTON ASSEMBLY

29

NSS

SPRING

30

NSS

SEAL

31

700-93-11320

O-RING

32

723-46-41950

RING

33

07002-13634

O-RING

|$38

723-46-46101

VALVE ASSEMBLY

34

NSS

SLEEVE

35

NSS

PISTON SUB ASSEMBLY

36

NSS

SPRING

37

NSS

SEAL

38

700-93-11320

O-RING

39

723-46-41950

RING

40

07002-13634

O-RING

41

NSS

SLEEVE

42

NSS

VALVE SUB ASSEMBLY

43

NSS

SPRING

44

NSS

SEAL

45

700-93-11320

O-RING

46

723-46-41950

RING

47

07002-13634

O-RING

48

723-46-41980

RETAINER

|$54

723-46-46300

VALVE ASSEMBLY

49

NSS

SLEEVE

50

NSS

PISTON SUB ASSEMBLY

51

NSS

SPRING

52

NSS

SEAL

53

700-93-11320

O-RING

54

723-46-41950

RING

55

07002-13634

O-RING

Выбрано товаров: 61
