Запчасти Komatsu PC200LC-8E0 ПОВОРОТНОЕ СОЕДИНЕНИЕ ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

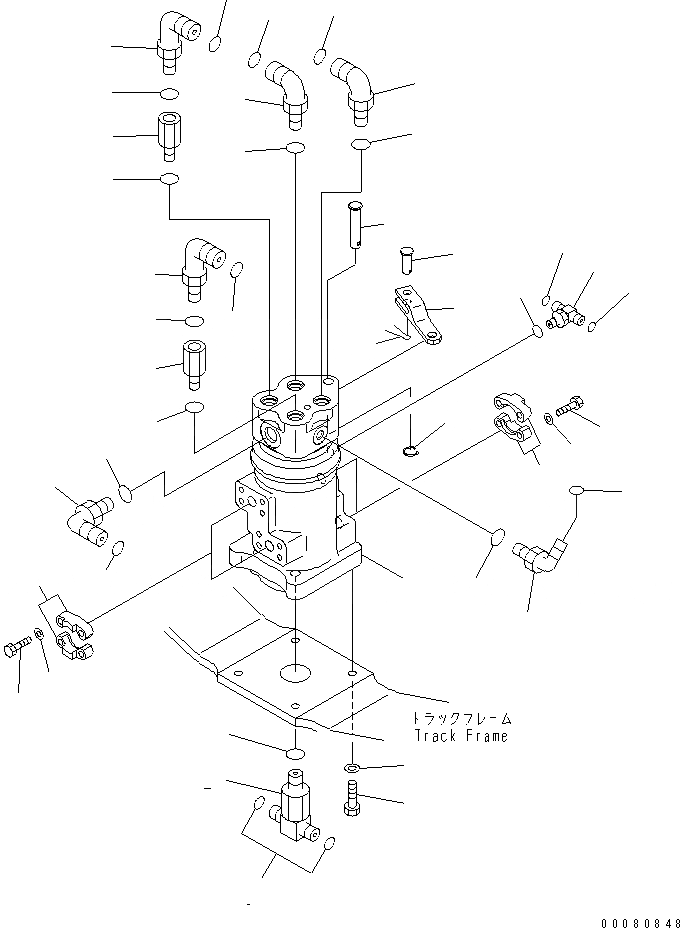

Схема запчастей Komatsu PC200LC-8E0 - ПОВОРОТНОЕ СОЕДИНЕНИЕ ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
2
3
4
5
6
6
7
8
8
8
9
10
10
10
10
11
11
11
11
12
12
13
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29

Артикул

Название

Примечание

Количество

1

703-08-33631

SWIVEL JOINT ASS'Y

2

20Y-62-41930

TEE

3

02896-11012

O-RING

4

07002-12434

O-RING

5

11Y-62-12250

TEE

6

02896-11008

O-RING

7

07002-11423

O-RING

8

02782-10628

ELBOW

9

02783-10628

ELBOW

10

02896-11018

O-RING

11

07002-12434

O-RING

12

201-62-71820

JOINT

13

07002-12434

O-RING

14

02782-10522

ELBOW

15

02896-11015

O-RING

16

07002-12434

O-RING

17

11Y-62-12160

ELBOW

18

02896-11008

O-RING

19

07002-11423

O-RING

20

07371-30640

FLANGE

21

07372-21035

BOLT

22

01643-51032

WASHER

23

22U-62-21583

BRACKET

24

22U-62-21870

PIN

25

22U-62-24420

PIN

26

04205-11648

PIN

27

04050-14028

PIN

28

01010-81235

BOLT

29

01643-31232

WASHER

Выбрано товаров: 29
