Запчасти Komatsu PC200LC-8 M-A РАМА КАБИНА (ПРАВ. ДВЕРЬ) ЧАСТИ КОРПУСА

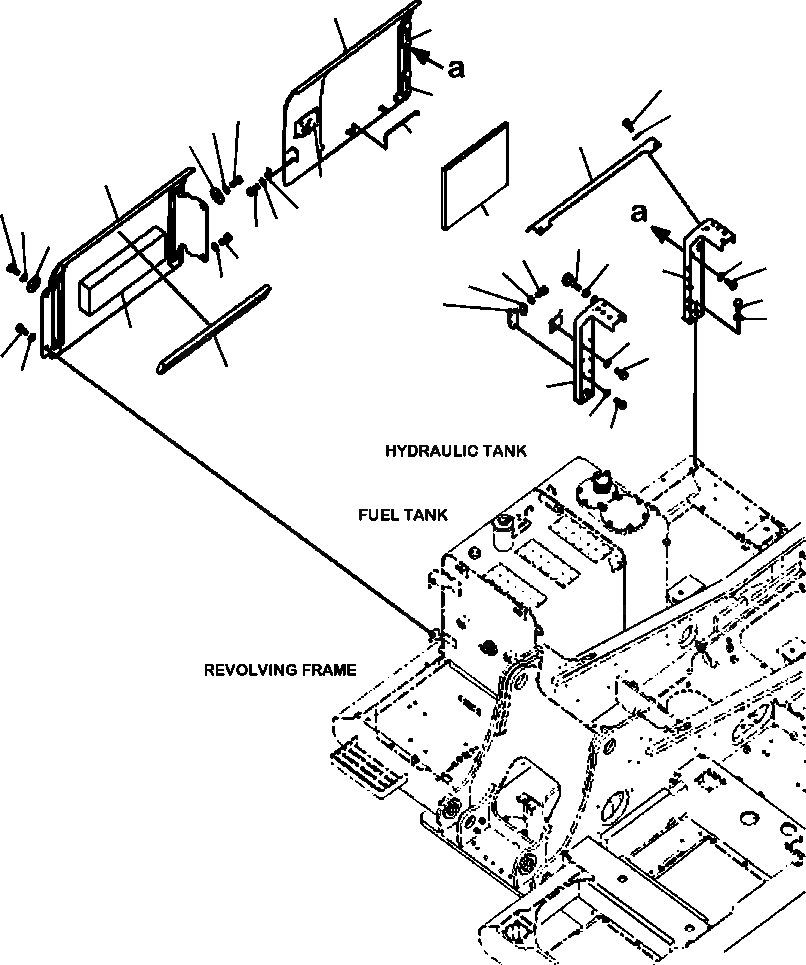

Схема запчастей Komatsu PC200LC-8 - M-A РАМА КАБИНА (ПРАВ. ДВЕРЬ) ЧАСТИ КОРПУСА
6
7
4
7
5
33
34
32
3
26
29
8
35
36
14
25
16
32
23
15
21
24
10
22
9
1
33
20
34
27
11
17
28
13
31
12
35
30
36
2
19
18

Артикул

Название

Примечание

Количество

1

20Y-54-71411

FRAME

2

20Y-54-71421

FRAME

3

20Y-54-71431

FRAME

4

01010-81225

BOLT

5

01643-31232

WASHER

6

206-54-21711

COVER

7

20Y-54-63414

HINGE, WELDED

8

20Y-54-71491

LOCK, WELDED

9

01010-81225

BOLT

10

01643-31232

WASHER

11

20Y-54-61470

PLATE

12

01010-81225

BOLT

13

01643-31232

WASHER

14

205-54-53550

DOVETAIL

15

01010-80612

BOLT

16

01643-30623

WASHER

17

20Y-54-28170

BRACKET

18

01010-81225

BOLT

19

01643-31232

WASHER

20

205-54-51970

DOVETAIL

21

01010-80616

BOLT

22

01643-30623

WASHER

23

20Y-54-11611

STOPPER

24

01580-11008

NUT

25

20Y-54-71440

SHEET

26

20Y-54-29232

BAR

27

01010-81230

BOLT

28

01643-31232

WASHER

|$28

20Y-54-71153

COVER

29

NSS

COVER

30

20Y-54-61391

SHEET

31

20Y-54-76910

SHEET

32

208-54-57180

COLLAR

33

01010-81230

BOLT

34

01643-31232

WASHER

35

01010-81240

BOLT

36

01643-31232

WASHER

Выбрано товаров: 37
