Запчасти Komatsu PC200LC-7L ОСНОВН. КОНСТРУКЦИЯ (ПРАВ. FOOT УПРАВЛ-Е) ( АКТУАТОР) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

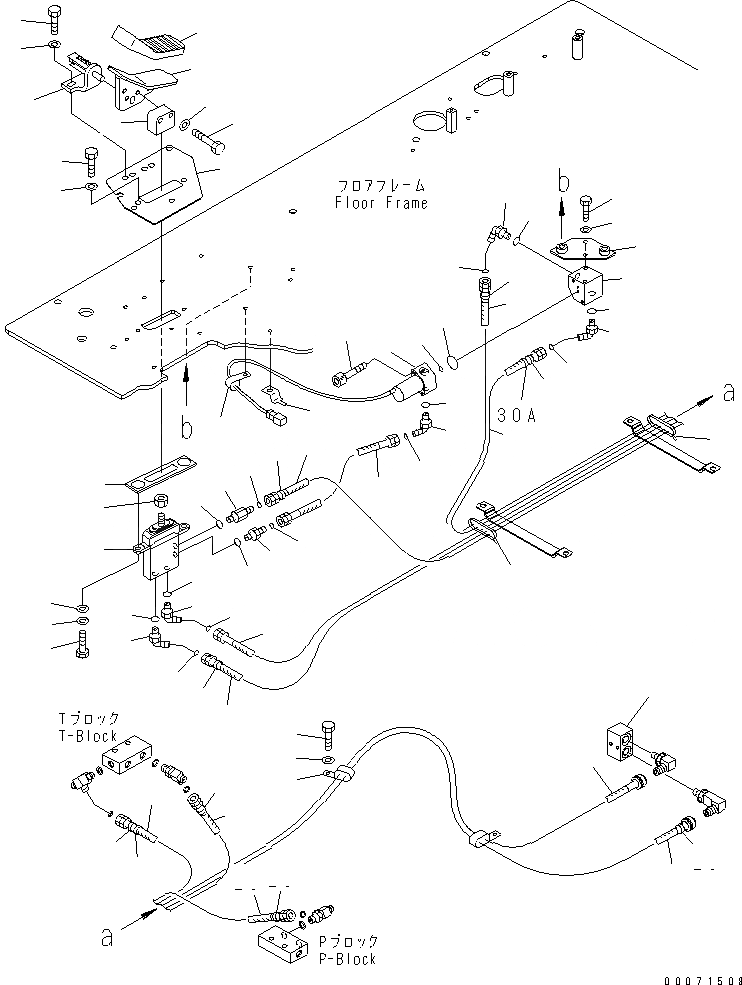

Схема запчастей Komatsu PC200LC-7L - ОСНОВН. КОНСТРУКЦИЯ (ПРАВ. FOOT УПРАВЛ-Е) ( АКТУАТОР) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
24
25
25
25
25
25
25
26
26
27
27
28
28
29
29
30
30
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
50
51
52
53
54

Артикул

Название

Примечание

Количество

1

702-16-01230

PILOT VALVE,(SEE FIG. K1520-04A0)

2

22U-54-25660

SEAL

3

22U-43-21470

SEAT

4

01010-81025

BOLT

5

01643-31032

WASHER

6

01643-31032

WASHER

7

20Y-62-25360

BRACKET

8

01010-D1025

BOLT

9

01643-71032

WASHER

10

20Y-43-31220

PEDAL

11

01010-D1045

BOLT

12

01643-71032

WASHER

13

22U-54-25541

PLATE

14

01010-81020

BOLT

15

01643-31032

WASHER

16

22U-54-25670

CAP

17

21W-62-43980

ELBOW

18

02896-11008

O-RING

19

07000-12011

O-RING

20

20Y-62-43470

NIPPLE

21

02896-11008

O-RING

22

11Y-62-12140

NIPPLE

23

02896-11008

O-RING

24

07000-12011

O-RING

25

02760-00212

HOSE¤ 1200MM

26

20Y-62-43490

HOSE¤ 2400MM

27

20Y-62-43510

HOSE¤ 2350MM

28

20Y-62-22790

BAND¤ RED

29

20Y-62-22810

BAND¤ YELLOW

30

20Y-62-22820

BAND¤ BLUE

31

08034-00519

BAND

32

21W-62-42240

HOSE

33

04435-51210

CLIP

34

01010-81016

BOLT

35

01643-31032

WASHER

36

01583-51408

NUT

37

702-21-07010

VALVE ASS'Y,EPC

38

203-60-62220

BOLT

39

700-93-11320

O-RING

40

07000-02011

O-RING

41

20Y-62-43410

BLOCK

42

01010-80820

BOLT

43

01643-30823

WASHER

44

20Y-62-43420

BRACKET

45

11Y-62-12160

ELBOW

46

02896-11008

O-RING

47

07002-11423

O-RING

48

21W-62-43960

ELBOW

49

02896-11008

O-RING

50

07002-11423

O-RING

51

08053-01510

CLIP

52

04434-51010

CLIP

53

20Y-62-22830

BAND¤ WHITE

54

20Y-62-43430

BLOCK,(SEE FIG. H1840-02A1)

Выбрано товаров: 54
