Запчасти Komatsu PC200LC-7 ROTATION РУКОЯТЬ (СОЕДИНИТЕЛЬН. ЗВЕНО И УПЛОТНЕНИЯ)(№9-7) РАБОЧЕЕ ОБОРУДОВАНИЕ

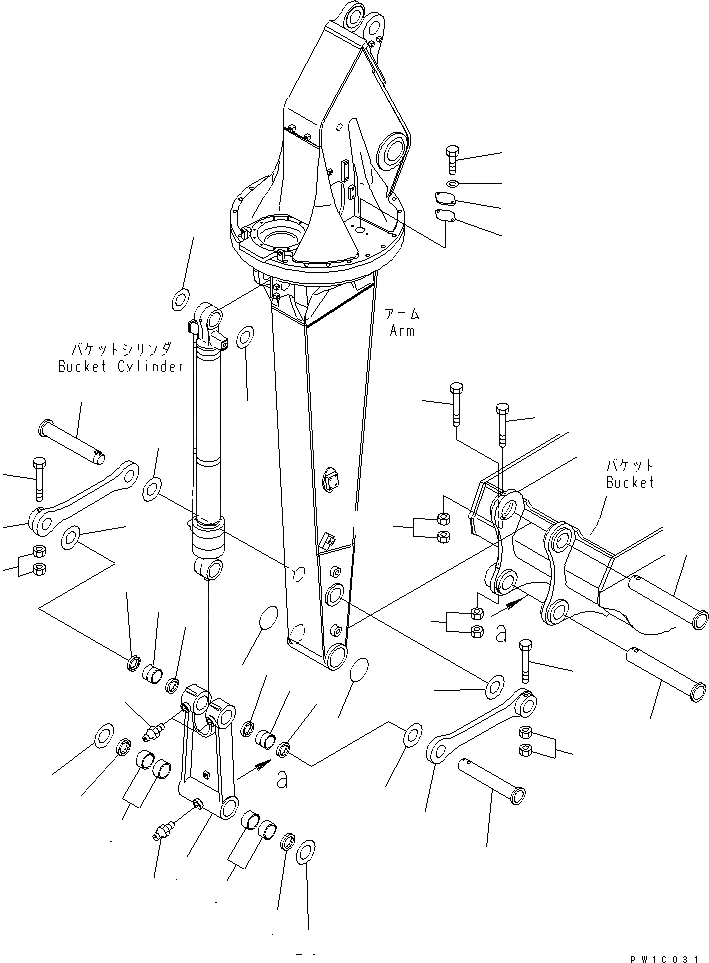

Схема запчастей Komatsu PC200LC-7 - ROTATION РУКОЯТЬ (СОЕДИНИТЕЛЬН. ЗВЕНО И УПЛОТНЕНИЯ)(№9-7) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
3
3
4
5
6
6
6
6
7
7
8
8
9
9
10
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29

Артикул

Название

Примечание

Количество

1

20Y-70-23170

LINK

2

22U-70-21240

BUSHING

3

22U-70-21250

BUSHING

4

07020-00000

FITTING

5

07020-00000

FITTING

6

20Y-70-23220

SEAL

7

20Y-70-23230

SEAL

8

205-70-73130

LINK

9

20Y-70-11320

SPACER, 0.8MM

10

20Y-70-11330

SPACER, 1.5MM

11

22U-70-21191

PIN

12

22U-70-21191

PIN

13

20Y-70-32450

BOLT

13

205-70-73190

BOLT

14

01580-12016

NUT

15

205-70-73270

PIN

16

20Y-70-32450

BOLT

16

205-70-73190

BOLT

17

01580-12016

NUT

18

205-70-73270

PIN

19

20Y-70-32460

BOLT

19

362-46-11210

BOLT

20

01580-12016

NUT

21

203-46-31181

GASKET

22

203-46-31131

COVER

23

01010-81230

BOLT

24

01643-31232

WASHER

25

20Y-70-11290

SPACER, 0.8MM

26

20Y-70-11310

SPACER, 1.5MM

27

205-70-73280

O-RING

28

20Y-70-11340

SPACER, 0.8MM

29

205-70-51530

SPACER, 1.5MM

Выбрано товаров: 32
