Запчасти Komatsu PC200LC-7 КЛАПАН ПЕРЕГРУЗКИ ТРУБЫ (СТРЕЛА) ГИДРАВЛИКА

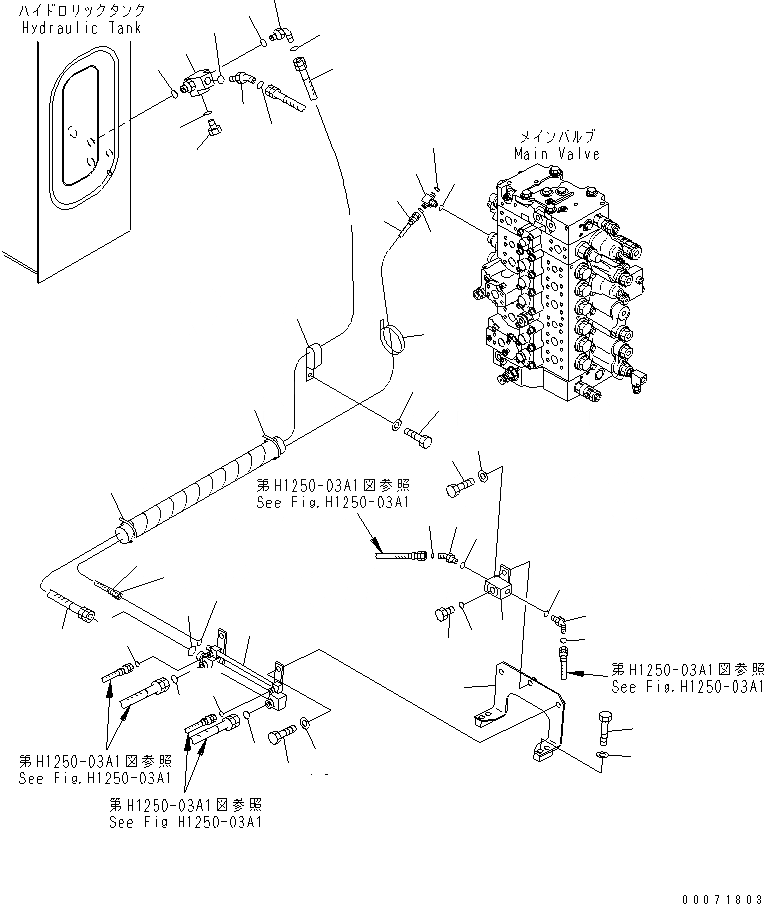

Схема запчастей Komatsu PC200LC-7 - КЛАПАН ПЕРЕГРУЗКИ ТРУБЫ (СТРЕЛА) ГИДРАВЛИКА
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
34
35
35
36
37
38
39

Артикул

Название

Примечание

Количество

1

22U-62-27290

BRACKET

2

01010-81255

BOLT

3

01643-31232

WASHER

4

22U-62-27280

BLOCK

5

01010-81230

BOLT

6

01643-31232

WASHER

7

11Y-62-12240

ELBOW

8

11Y-62-12160

ELBOW

9

07002-11423

O-RING

10

02896-11008

O-RING

11

07040-11812

PLUG

12

07002-11823

O-RING

13

20Y-62-42730

TUBE

14

01010-81230

BOLT

15

01643-31232

WASHER

16

02896-11008

O-RING

17

02896-11012

O-RING

18

02896-11015

O-RING

19

20Y-62-15660

ADAPTER

20

07002-12034

O-RING

21

07040-12012

PLUG

22

07002-12034

O-RING

23

02783-10315

ELBOW

24

07002-12034

O-RING

25

02896-11009

O-RING

26

02782-10516

ELBOW

27

07002-12034

O-RING

28

02896-11015

O-RING

29

11Y-62-12250

TEE

30

07002-11423

O-RING

31

02896-11008

O-RING

32

02760-00217

HOSE

33

02762-00521

HOSE

34

08034-20823

BAND

35

20Y-62-22860

BAND, BROWN

36

198-61-14180

CLIP

37

01010-81220

BOLT

38

01643-31232

WASHER

39

08034-20414

BAND

Выбрано товаров: 39
