Запчасти Komatsu PC200LC-6S ЭЛЕКТРОПРОВОДКА (ОСНОВН. Э/ПРОВОДКА)(№9-) ЭЛЕКТРИКА

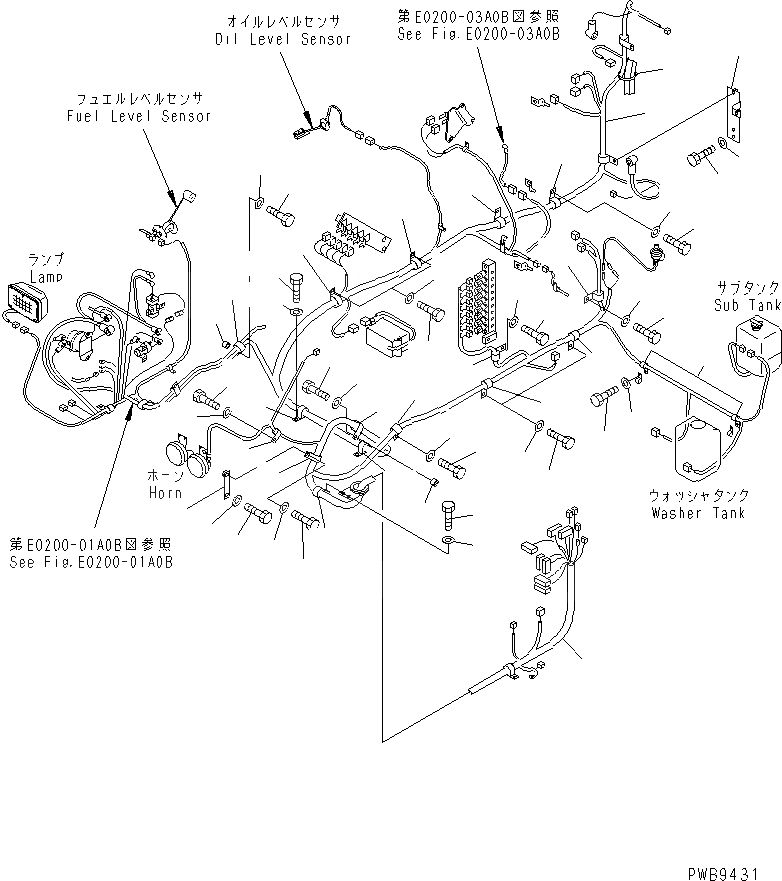

Схема запчастей Komatsu PC200LC-6S - ЭЛЕКТРОПРОВОДКА (ОСНОВН. Э/ПРОВОДКА)(№9-) ЭЛЕКТРИКА
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38A
39
40
41
42
43
44
45
46
47
48

Артикул

Название

Примечание

Количество

1

20Y-06-22713

WIRING HARNESS

|1

20Y-06-22712

WIRING HARNESS

|1

20Y-06-22711

WIRING HARNESS

|1

20Y-06-31660

FUSIBLE LINK¤ 30A,(CN-M11)

|1

20Y-06-15150

FUSIBLE LINK,(CN-M14)

|1

20Y-06-15150

FUSIBLE LINK,(CN-M14)

|1

20Y-06-25240

CONNECTOR

|1

20Y-06-25250

CONNECTOR

|1

20Y-06-25260

CONNECTOR

2

113-899-7950

CLIP

3

144-947-3490

SPACER

4

01010-81245

BOLT

5

01643-31232

WASHER

6

20Y-06-21240

PLATE

7

01010-81225

BOLT

8

01643-31232

WASHER

9

113-899-7950

CLIP

10

01010-81225

BOLT

11

01643-31232

WASHER

12

08036-01014

CLIP

13

01010-81225

BOLT

14

01643-31232

WASHER

15

113-899-7950

CLIP

16

01010-81230

BOLT

17

01643-31232

WASHER

18

113-899-7950

CLIP

19

01010-81225

BOLT

20

01643-31232

WASHER

21

113-899-7950

CLIP

22

144-947-3490

SPACER

23

01010-81245

BOLT

24

01643-31232

WASHER

25

208-06-19170

CLIP

26

113-899-7950

CLIP

27

04434-52712

CLIP

28

01010-81225

BOLT

29

01643-31232

WASHER

30

20Y-06-21532

BRACKET

31

01010-81225

BOLT

32

01643-31232

WASHER

33

04434-52212

CLIP

|33

08036-02514

CLIP

34

01010-81225

BOLT

35

01643-31232

WASHER

36

08036-01814

CLIP

37

01010-81225

BOLT

38

01643-31232

WASHER

38A

08034-00519

BAND

39

08036-01814

CLIP

40

08036-01814

CLIP

|40

04434-52212

CLIP

|40

08036-02514

CLIP

41

01010-81225

BOLT

42

01643-31232

WASHER

43

08036-01814

CLIP

44

01010-81225

BOLT

45

01643-31232

WASHER

46

08036-01414

CLIP

47

01010-81225

BOLT

48

01643-31232

WASHER

Выбрано товаров: 60
