Запчасти Komatsu PC200LC-6LE FIG. H-A ОСНОВН. КЛАПАН - КОРПУС ГИДРАВЛИКА

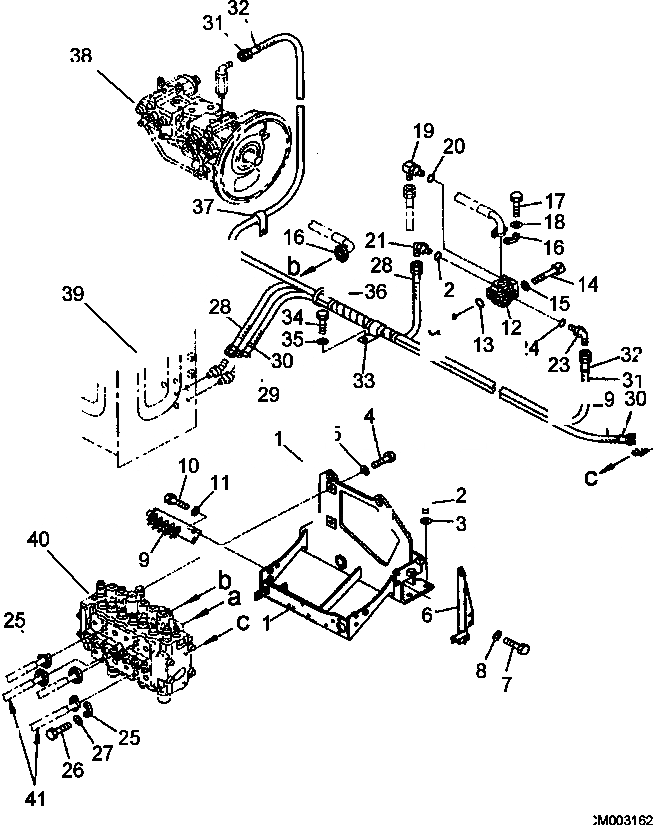

Схема запчастей Komatsu PC200LC-6LE - FIG. H-A ОСНОВН. КЛАПАН - КОРПУС ГИДРАВЛИКА
31
38
19
20
17
37
18
16
21
16
28
14
22
36
39
15
28
34
35
13
24
32
30
23
31
33
29
30
29
4
5
1
11
3
40
9
25
1
8
7
25
27
26
41
6
10
12
32
2

Артикул

Название

Примечание

Количество

1

20Y-62-27412

BRACKET, MAIN CONTROL VALVE

2

01010-81655

BOLT

3

01643-31645

WASHER

4

01010-81650

BOLT

5

01643-31645

WASHER

6

20Y-62-27192

BRACKET

7

01010-81230

BOLT

8

01643-31232

WASHER, PLAIN M12

9

20Y-62-21264

BRACKET

10

01010-81235

BOLT

11

01643-31232

WASHER, PLAIN M12

12

702-21-09147

VALVE ASSEMBLY, MERGE DIVIDER

13

21T-09-11460

O-RING

14

708-27-12560

BOLT

15

01643-81032

WASHER, PLAIN

16

07371-31049

FLANGE

17

07372-21035

BOLT

18

01643-81032

WASHER, PLAIN

19

21Y-62-17810

ELBOW ASSEMBLY

20

07002-12434

O-RING

21

07235-10210

ELBOW

22

07002-11423

O-RING

23

07235-10210

ELBOW

24

07002-11423

O-RING

25

07371-31049

FLANGE

26

07372-21035

BOLT

27

01643-81032

WASHER

|$27

20Y-62-27241

HOSE ASSEMBLY

28

203-62-52280

HOSE

29

20Y-62-22881

HOSE

30

20Y-62-22820

BAND, BLUE

31

07096-00221

HOSE

32

20Y-62-22810

BAND, YELLOW

33

04434-52712

CLIP

34

01010-81225

BOLT

35

01643-31232

WASHER

36

08034-00519

BAND

37

04434-51512

CLIP

Выбрано товаров: 38
