Запчасти Komatsu PC200EL-6K ПРЕДОТВРАЩ. СМЕЩЕНИЯ (РУКОЯТЬ)(№K-K9) ГИДРАВЛИКА

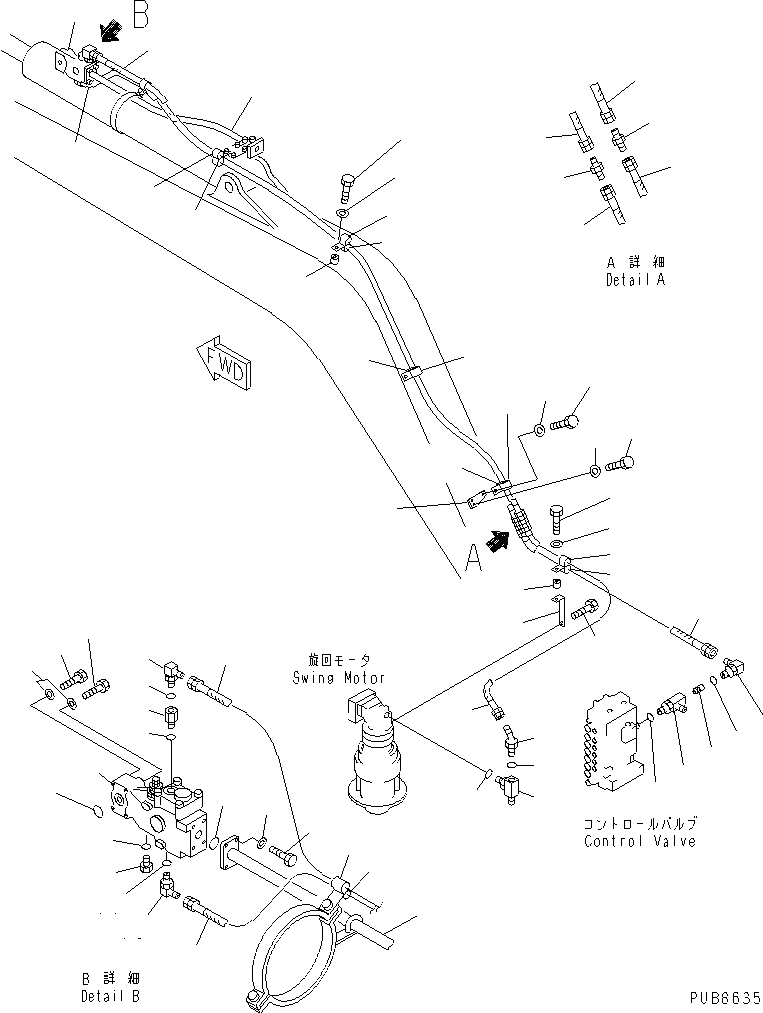

Схема запчастей Komatsu PC200EL-6K - ПРЕДОТВРАЩ. СМЕЩЕНИЯ (РУКОЯТЬ)(№K-K9) ГИДРАВЛИКА
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
20
21
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
47
48
49
49
50
51
52
53

Артикул

Название

Примечание

Количество

1

21P-63-K3250

TUBE

2

07372-21035

BOLT

3

01643-51032

WASHER

4

07000-13030

O-RING

5

702-21-08050

PILOT VALVE ASS'Y,(SEE FIG.Y1665-01A1)

6

07000-13030

O-RING

7

07372-21065

BOLT

8

07372-21055

BOLT

9

01643-51032

WASHER

10

07235-10311

ELBOW

|10

207-62-33920

ELBOW

11

07002-11423

O-RING

12

201-62-21650

ELBOW

13

20Y-62-K3940

SPACER

14

07002-12034

O-RING

15

07002-12034

O-RING

16

07040-11409

PLUG

17

07002-11423

O-RING

18

07102-20348

HOSE

19

21T-04-11580

NIPPLE

20

07102-20314

HOSE

21

04434-51512

CLIP

22

04434-52512

CLIP

23

04434-51512

CLIP

24

04434-52512

CLIP

25

01010-81055

BOLT

26

01643-31032

WASHER

27

120-54-42430

SPACER

28

04434-51512

CLIP

29

04434-52512

CLIP

30

01010-81025

BOLT

31

01643-31032

WASHER

32

21P-62-K2810

BRACKET

33

01010-81055

BOLT

34

01643-31032

WASHER

35

04434-51512

CLIP

36

04434-52512

CLIP

37

01010-81260

BOLT

38

01643-31232

WASHER

39

120-54-42430

SPACER

40

21P-970-K190

BRACKET

41

01010-81030

BOLT

42

20Y-62-K3730

TEE

43

07002-11423

O-RING

44

20E-60-K1250

POPPET

45

20Y-62-K3890

ELBOW

46

07002-11423

O-RING

47

07102-20548

HOSE

48

21P-62-K3130

NIPPLE

49

07102-20512

HOSE

50

207-62-56270

ELBOW

51

07002-12434

O-RING

52

07236-10522

ELBOW

53

07002-12434

O-RING

Выбрано товаров: 54
