Запчасти Komatsu PC200-8M0 РУКОЯТЬ (ДОПОЛН. ГИДРОЛИНИЯ)(.M)(ATT) T

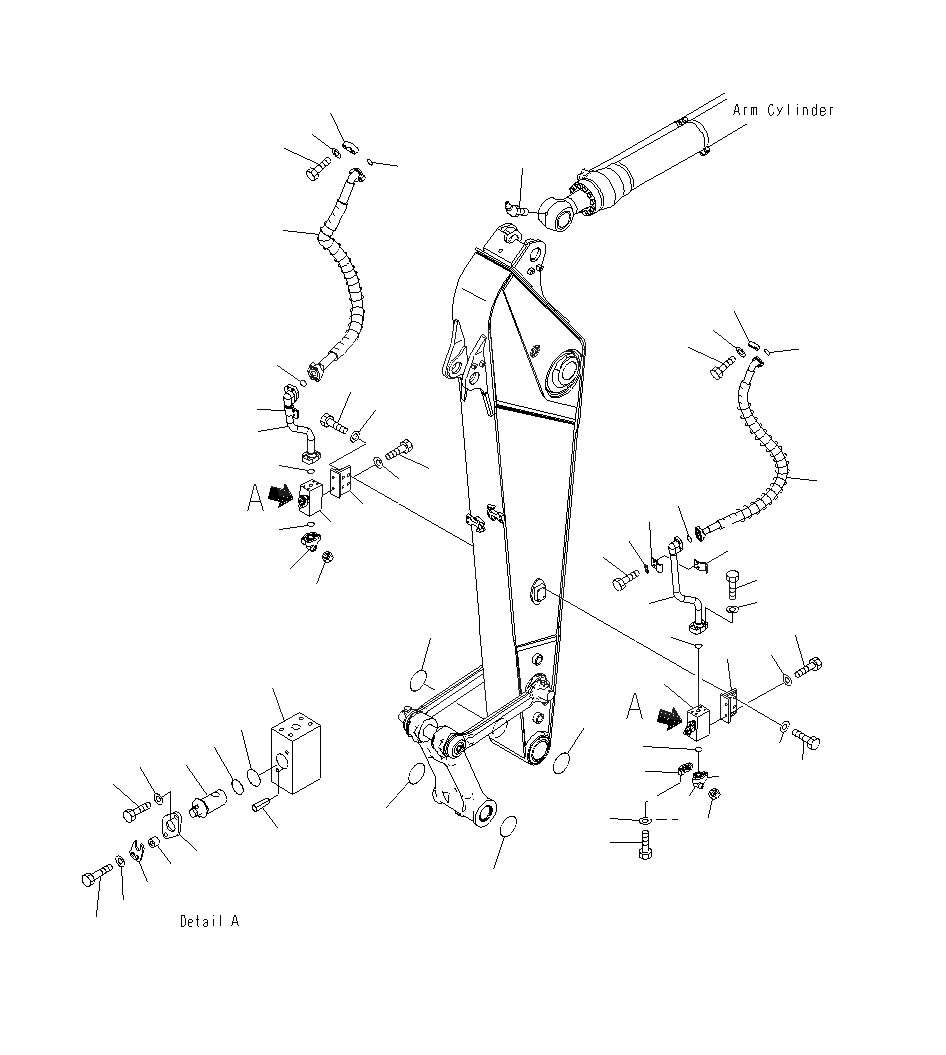

Схема запчастей Komatsu PC200-8M0 - РУКОЯТЬ (ДОПОЛН. ГИДРОЛИНИЯ)(.M)(ATT) T
8
26
12
10
9
43
7
6
3
5
4
2
7
12
13
36
35
39
31
1
32
2
36
11
38
27
14
36
37
40
26
41
33
34
31
42
39
32
11
14
14
42
25
24
27
15
20
13
30
19
30
29
42
33
28
17
16
23
42
18
22
21

Артикул

Название

Примечание

Количество

1

07097-21015

HOSE

2

07000-13032

O-RING

3

07371-31049

FLANGE

4

07372-21035

BOLT

5

01643-51032

WASHER

6

07097-21218

HOSE

7

07000-13038

O-RING

8

07371-51260

FLANGE

9

01010-81245

BOLT

10

01643-31232

WASHER

11

20Y-970-5321

BRACKET

12

01010-81230

BOLT

13

01643-31232

WASHER

|$14

20Y-970-5300

VALVE ASSY

14

BODY

15

20Y-970-5240

SHAFT

16

20Y-970-3270

COVER

17

04025-00412

PIN

18

20Y-970-4612

PLATE

19

01010-81025

BOLT

20

01643-31032

WASHER

21

01010-81045

BOLT

22

01643-31032

WASHER

23

201-03-29160

SPACER

24

07000-13032

O-RING

25

07000-13038

O-RING

26

207-970-2110

ELBOW

27

07000-13038

O-RING

28

01010-81245

BOLT

29

01643-31232

WASHER

30

07371-51260

FLANGE

31

01010-81230

BOLT

32

01643-31232

WASHER

33

205-970-5770

CAP

34

20Y-970-5631

TUBE

35

20Y-970-5641

TUBE

36

207-62-31330

CLAMP

37

01010-81230

BOLT

38

20Y-62-13450

PLATE

39

07000-13038

O-RING

40

01010-81245

BOLT

41

01643-31232

WASHER

42

205-70-73280

O-RING

43

07020-00675

FITTING

Выбрано товаров: 44
