ХОД ТРУБЫ

Запчасти Komatsu PC200-8M0 ХОД ТРУБЫ H

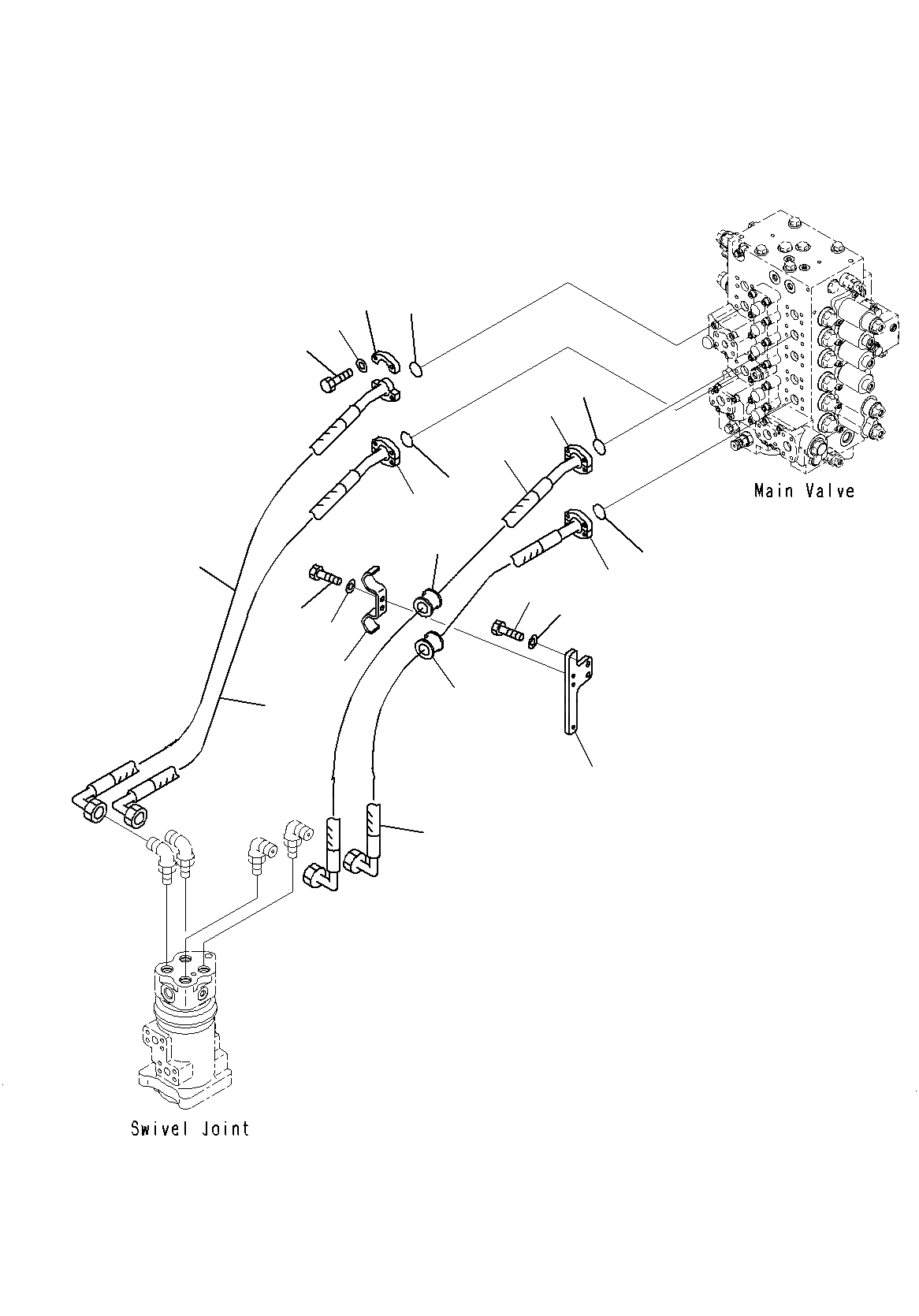

Схема запчастей Komatsu PC200-8M0 - ХОД ТРУБЫ H
11
10
14
17
18
13
1
15
16
14
12
9
6
8
9
7
2
9
5
4
9
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

20Y-62-51212

HOSE

2

07000-13032

O RING

3

20Y-62-41213

HOSE

4

07000-13032

O RING

5

20Y-62-51222

HOSE

6

07000-13032

O RING

7

20Y-62-51151

HOSE

8

07000-13032

O RING

9

07371-31049

FLANGE

10

07372-21035

BOLT

11

01643-51032

WASHER

12

20Y-62-41292

BRACKET

13

206-62-71141

CLAMP

14

07095-00628

CUSHION

15

01010-81030

BOLT

16

01643-31032

WASHER

17

01010-81030

BOLT

18

01643-31032

WASHER
