Запчасти Komatsu PC200-8M0 СТРЕЛА (7MM УСИЛ.ENED ТИП, -НАВЕСН. ОБОРУД) (ДОПОЛН. ГИДРОЛИНИЯ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]

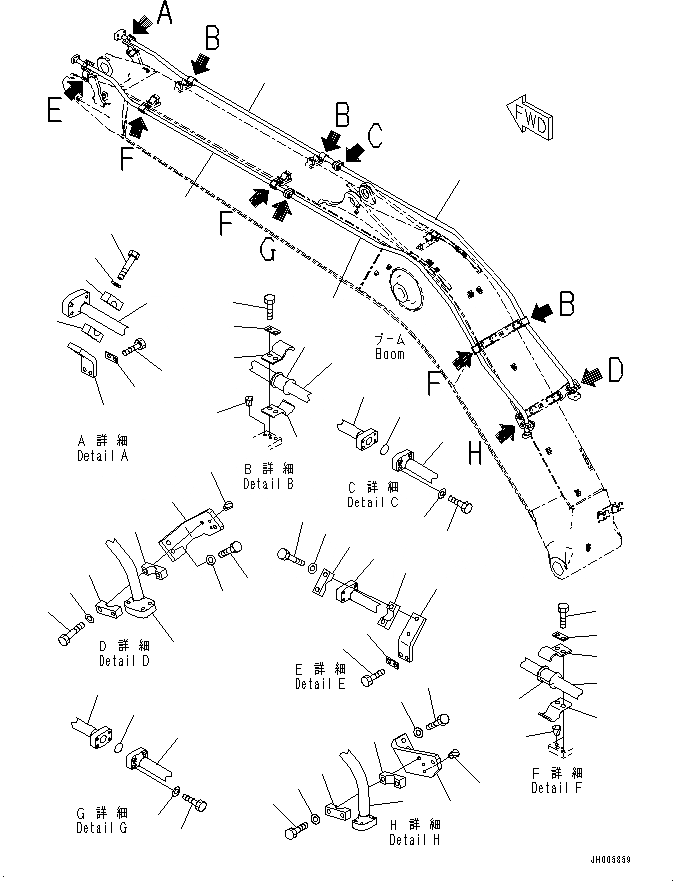

Схема запчастей Komatsu PC200-8M0 - СТРЕЛА (7MM УСИЛ.ENED ТИП, -НАВЕСН. ОБОРУД) (ДОПОЛН. ГИДРОЛИНИЯ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]
14
13
23
24
22
22
21
19
20
14
17
18
15
15
16
14
14
3
2
25
11
12
10
10
8
9
6
25
2
23
24
22
22
19
21
20
13
17
18
15
15
16
13
25
1
3
13
10
10
12
11
9
8
7
25
1
4
5
5
4
2
1

Артикул

Название

Примечание

Количество

1

2A5-62-13241

TUBE

2

2A5-62-13231

TUBE

3

07000-13035

O-RING

4

07372-21040

BOLT

5

01643-51032

WASHER

6

2A5-62-13310

BRACKET

7

2A5-62-13321

BRACKET

8

01010-81240

BOLT

9

01643-31232

WASHER

10

20Y-62-52671

CLAMP

11

01010-81275

BOLT

12

01643-31232

WASHER

13

2A5-62-13261

TUBE

14

2A5-62-13251

TUBE

15

20Y-62-52680

CLAMP

16

205-62-73431

SEAT

17

01010-81230

BOLT

18

20Y-62-13450

PLATE

19

20Y-62-45382

BRACKET

20

01010-81235

BOLT

21

20Y-62-13450

PLATE

22

20Y-62-52671

CLAMP

23

01010-81275

BOLT

24

01643-31232

WASHER

25

07049-01012

PLUG

Выбрано товаров: 25
