Запчасти Komatsu PC200-8M0 ЭЛЕКТРИЧ. ПРОВОДКА, ОСНОВН. ПРОВОДКА (/) (№-) ЭЛЕКТРИЧ. ПРОВОДКА, С AMP. УПЛОТНЕНИЕED ГЕНЕРАТОР

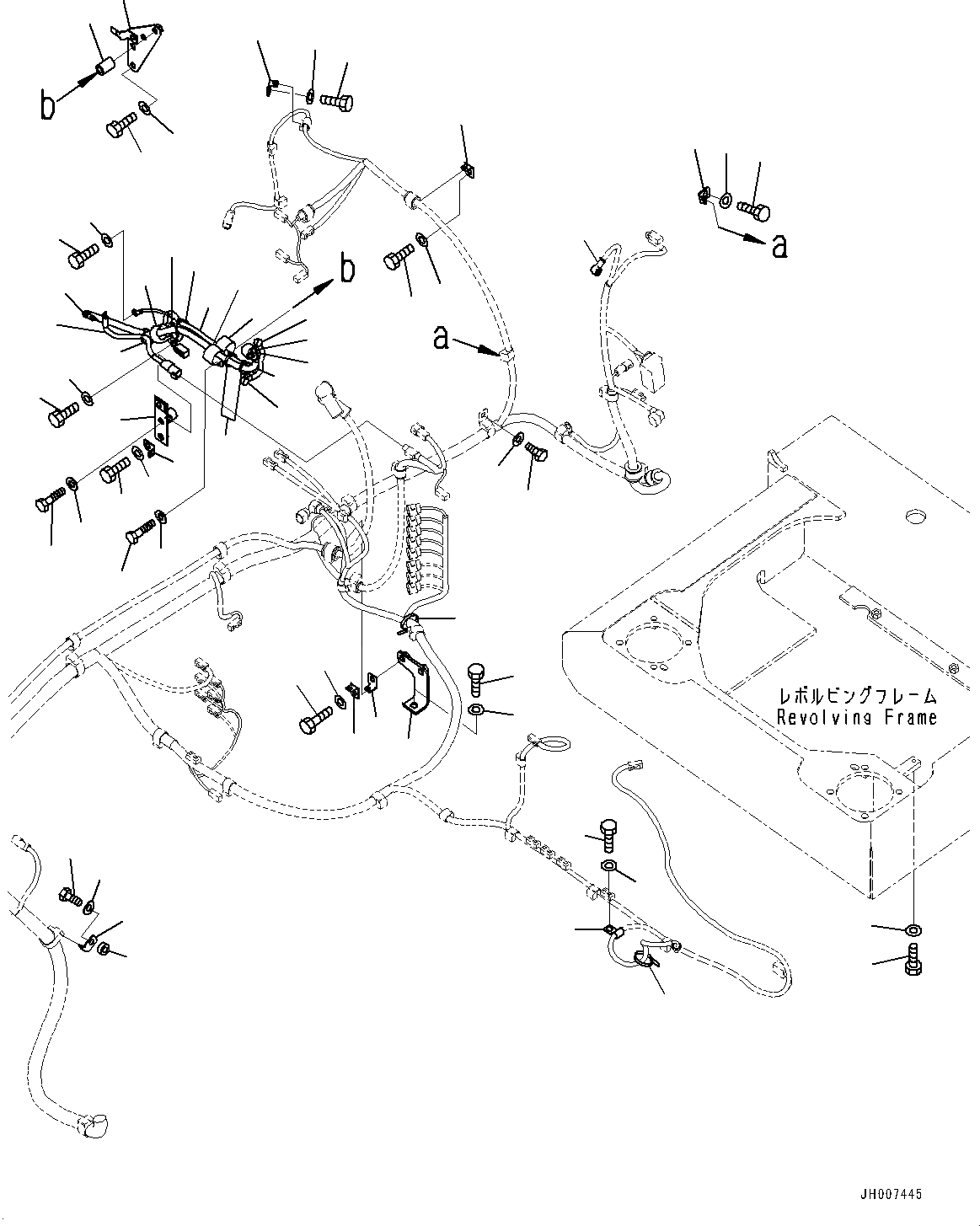

Схема запчастей Komatsu PC200-8M0 - ЭЛЕКТРИЧ. ПРОВОДКА, ОСНОВН. ПРОВОДКА (/) (№-) ЭЛЕКТРИЧ. ПРОВОДКА, С AMP. УПЛОТНЕНИЕED ГЕНЕРАТОР
11
31
29
33
32
30
26
27
22
23
19
20
13
14
16
17
5
7
8
9
28
18
21
15
24
10
6
1
2
3
45
46
43
25
50
25
53
54
25
47
51
55
44
12
41
40
42
34
34
36
36
35
49
48
52
4
25
38
39
37
37

Артикул

Название

Примечание

Количество

1

08057-12012

Clip

2

01010-81225

Bolt

3

01643-31232

Washer

4

20Y-06-42520

Bracket

5

01010-81225

Bolt

6

01643-31232

Washer

7

08057-12012

Clip

8

08057-12012

Clip

9

01010-81225

Bolt

10

01643-31232

Washer

11

01010-81225

Bolt

12

01643-31232

Washer

13

08057-12012

Clip

14

01010-81225

Bolt

15

01643-31232

Washer

16

08057-12012

Clip

17

01010-81225

Bolt

18

01643-31232

Washer

19

08057-12012

Clip

20

01010-81225

Bolt

21

01643-31232

Washer

22

04434-51012

Clip

23

01010-81225

Bolt

24

01643-31232

Washer

25

08034-20536

Band

26

01010-81020

Bolt

27

01643-31032

Washer

28

08038-12027

Cap, Terminal

29

08057-12012

Clip

30

08059-00310

Clip

31

198-43-15310

Collar

32

01010-81235

Bolt

33

01643-31232

Washer

34

20Y-06-41850

Cable

35

08038-12027

Cap, Terminal

36

20Y-06-41860

Wiring Harness

37

08038-10519

Cap

38

01010-80816

Bolt

39

01643-30823

Washer

40

04434-51412

Clip

41

04434-51012

Clip

42

20Y-06-41791

Bracket

43

01010-81230

Bolt

44

01643-31232

Washer

45

20Y-03-11220

Collar

46

01010-81265

Bolt

47

01643-31232

Washer

48

04434-51412

Clip

49

04434-51012

Clip

50

01010-81230

Bolt

51

01643-31232

Washer

52

20Y-06-41770

Cable

53

20Y-06-41720

Bracket

54

01010-81265

Bolt

55

01643-31232

Washer

Выбрано товаров: 55
