Запчасти Komatsu PC200-8E0 ЭЛЕКТРИЧ. ПРОВОДКА, POWER КАБЕЛЬ (№8-) ЭЛЕКТРИЧ. ПРОВОДКА

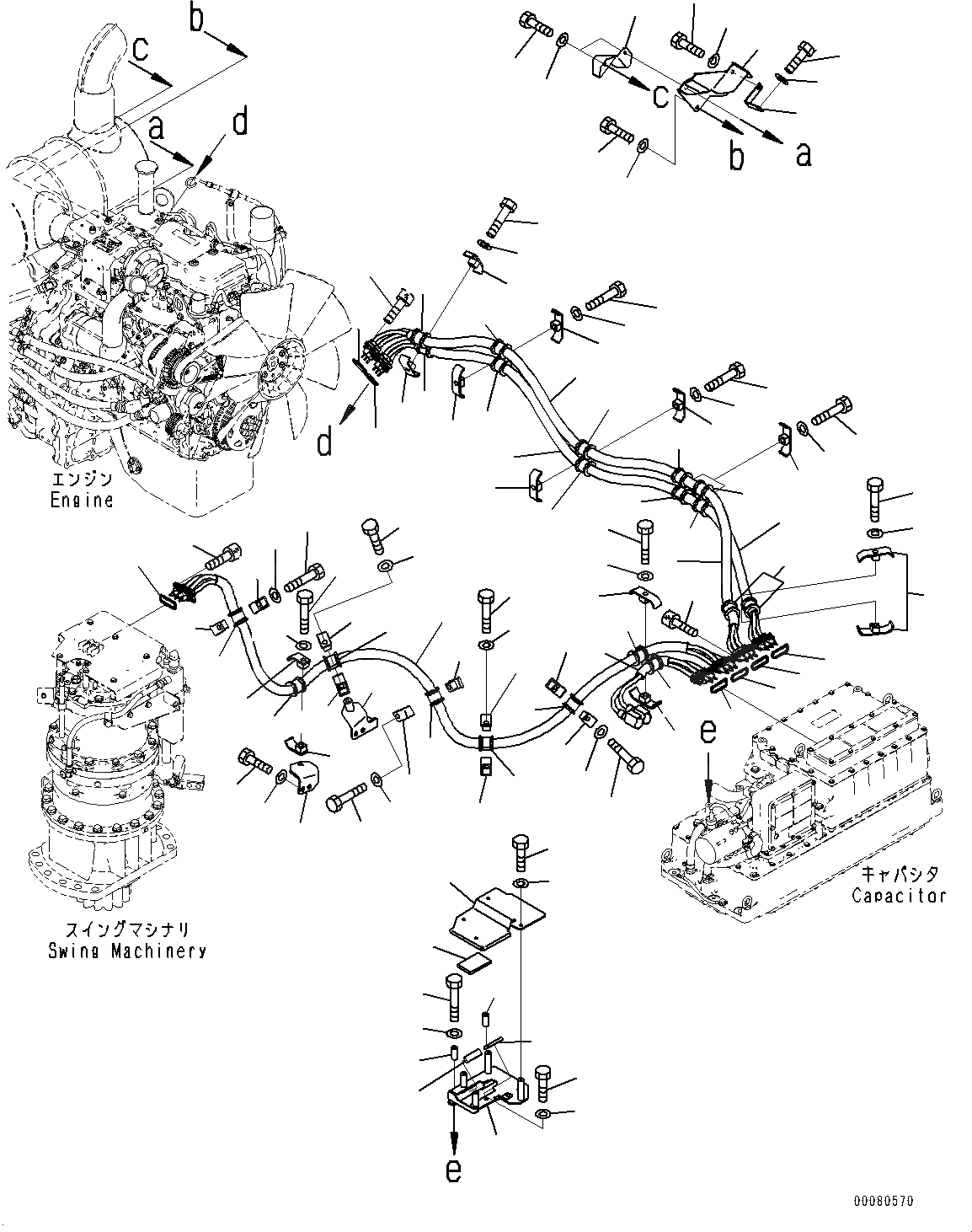

Схема запчастей Komatsu PC200-8E0 - ЭЛЕКТРИЧ. ПРОВОДКА, POWER КАБЕЛЬ (№8-) ЭЛЕКТРИЧ. ПРОВОДКА
34
40
42
41
43
45
44
38
37
33
32
34
33
28
31
34
33
30
29
43
40
39
36
35
13
14
9
13
14
9
23
26
25
25
26
23
25
26
21
22
25
26
26
25
23
25
26
23
24
6
2
8
23
24
23
24
23
24
23
10
1
2
4
7
9
10
19
20
23
24
23
27
23
27
10
23
24
16
9
10
10
10
16
10
16
15
18
17
9
12
11
9
12
11
12
11
9
3
5
4
16
3
5
6
27
10
9
9
10

Артикул

Название

Примечание

Количество

1

7875-25-4104

Wiring Harness, Power

1

7875-25-4103

Wiring Harness, Power

1

7875-25-4101

Wiring Harness

2

7875-17-6790

Seal

3

7875-25-4204

Wiring Harness, Power

3

7875-25-4203

Wiring Harness, Power

3

7875-25-4201

Wiring Harness

4

7875-17-6790

Seal

5

7875-25-4304

Wiring Harness, Power

5

7875-25-4303

Wiring Harness, Power

5

7875-25-4301

Wiring Harness

6

7875-17-6790

Seal

7

7875-25-4403

Wiring Harness, Power

7

7875-25-4402

Wiring Harness, Power

7

7875-25-4401

Wiring Harness

8

7875-17-6790

Seal

9

07094-30620

Clamp

10

07095-00630

Cushion

11

01010-81270

Bolt

12

01643-31232

Washer

13

01010-81280

Bolt

14

01643-31232

Washer

15

07094-30620

Clamp

16

07095-00630

Cushion

17

01010-81250

Bolt

18

01643-31232

Washer

19

205-06-31140

Bracket

20

205-06-31150

Bracket

21

01010-81225

Bolt

22

01643-31232

Washer

23

07094-10620

Clamp

24

07095-00630

Cushion

25

01010-81270

Bolt

26

01643-31232

Washer

27

01252-80616

Bolt

28

205-06-31280

Bracket

29

01010-80820

Bolt

30

01643-30823

Washer

31

205-54-31210

Cover

32

205-54-31220

Cover

33

01010-80820

Bolt

34

01643-30823

Washer

35

205-06-31741

Cover

36

205-06-31770

Sheet

37

01010-80820

Bolt

38

01643-30823

Washer

39

205-06-31730

Bracket

40

205-06-31760

Sheet

41

01010-80820

Bolt

42

01643-30823

Washer

43

207-62-32890

Collar

44

01010-80855

Bolt

45

01643-30823

Washer

Выбрано товаров: 53
