Запчасти Komatsu PC200-8 СТРЕЛА (РУКОЯТЬ СТОПОРН. КЛАПАН)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ

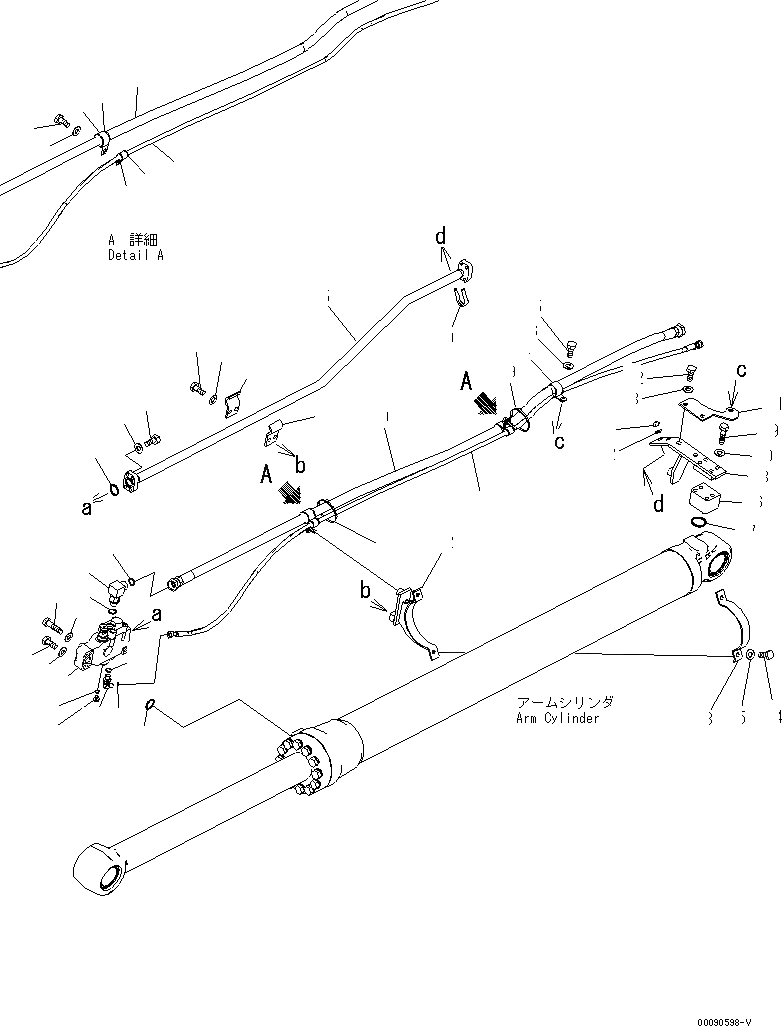

Схема запчастей Komatsu PC200-8 - СТРЕЛА (РУКОЯТЬ СТОПОРН. КЛАПАН)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48

Артикул

Название

Примечание

Количество

1

702-21-08340

PILOT VALVE

2

07372-21060

BOLT

3

01643-51032

WASHER

4

07372-21050

BOLT

5

01643-51032

WASHER

6

07000-13030

O-RING

7

206-62-73440

ELBOW

8

07002-12034

O-RING

9

02896-11018

O-RING

10

11Y-62-12160

ELBOW

11

07002-11423

O-RING

12

02896-11008

O-RING

13

07040-11409

PLUG

14

07002-11423

O-RING

15

20Y-62-52541

TUBE

16

07372-21035

BOLT

17

01643-51032

WASHER

18

07000-13030

O-RING

19

08034-20823

BAND

20

02762-00622

HOSE

21

20Y-62-42860

HOSE, 2300MM

22

20Y-62-52531

BRACKET

23

707-88-21260

BAND

24

01010-81035

BOLT

25

01643-31032

WASHER

26

20Y-62-47620

ELBOW

27

07000-13035

O-RING

28

20Y-62-52580

BRACKET

29

01010-81095

BOLT

30

01643-31032

WASHER

31

206-62-21951

PLATE

32

01010-81230

BOLT

33

01643-31232

WASHER

34

04434-53412

CLIP

35

01010-81230

BOLT

36

01643-31232

WASHER

37

20Y-62-13650

CLAMP

38

01010-81230

BOLT

39

01643-31232

WASHER

40

07283-32738

CLIP

41

01597-01009

NUT

42

01643-31032

WASHER

43

04434-51712

CLIP

44

07095-20211

CUSHION

45

04434-53412

CLIP

46

07095-20627

CUSHION

47

01010-81225

BOLT

48

01643-31232

WASHER

1

702-21-08340

PILOT VALVE

2

07372-21060

BOLT

3

01643-51032

WASHER

4

07372-21050

BOLT

5

01643-51032

WASHER

6

07000-13030

O-RING

7

206-62-73440

ELBOW

8

07002-12034

O-RING

9

02896-11018

O-RING

10

11Y-62-12160

ELBOW

11

07002-11423

O-RING

12

02896-11008

O-RING

13

07040-11409

PLUG

14

07002-11423

O-RING

15

20Y-62-52541

TUBE

16

07372-21035

BOLT

17

01643-51032

WASHER

18

07000-13030

O-RING

19

08034-20823

BAND

20

02762-00622

HOSE

21

20Y-62-42860

HOSE, 2300MM

22

20Y-62-52531

BRACKET

23

707-88-21260

BAND

24

01010-81035

BOLT

25

01643-31032

WASHER

26

20Y-62-47620

ELBOW

27

07000-13035

O-RING

28

20Y-62-52580

BRACKET

29

01010-81095

BOLT

30

01643-31032

WASHER

31

206-62-21951

PLATE

32

01010-81230

BOLT

33

01643-31232

WASHER

34

04434-53412

CLIP

35

01010-81230

BOLT

36

01643-31232

WASHER

37

20Y-62-13650

CLAMP

38

01010-81230

BOLT

39

01643-31232

WASHER

40

07283-32738

CLIP

41

01597-01009

NUT

42

01643-31032

WASHER

43

04434-51712

CLIP

44

07095-20211

CUSHION

45

04434-53412

CLIP

46

07095-20627

CUSHION

47

01010-81225

BOLT

48

01643-31232

WASHER

Выбрано товаров: 96
