Запчасти Komatsu PC200-8 СТРЕЛА (РУКОЯТЬ И ЦИЛИНДР КОВШАS) РАБОЧЕЕ ОБОРУДОВАНИЕ

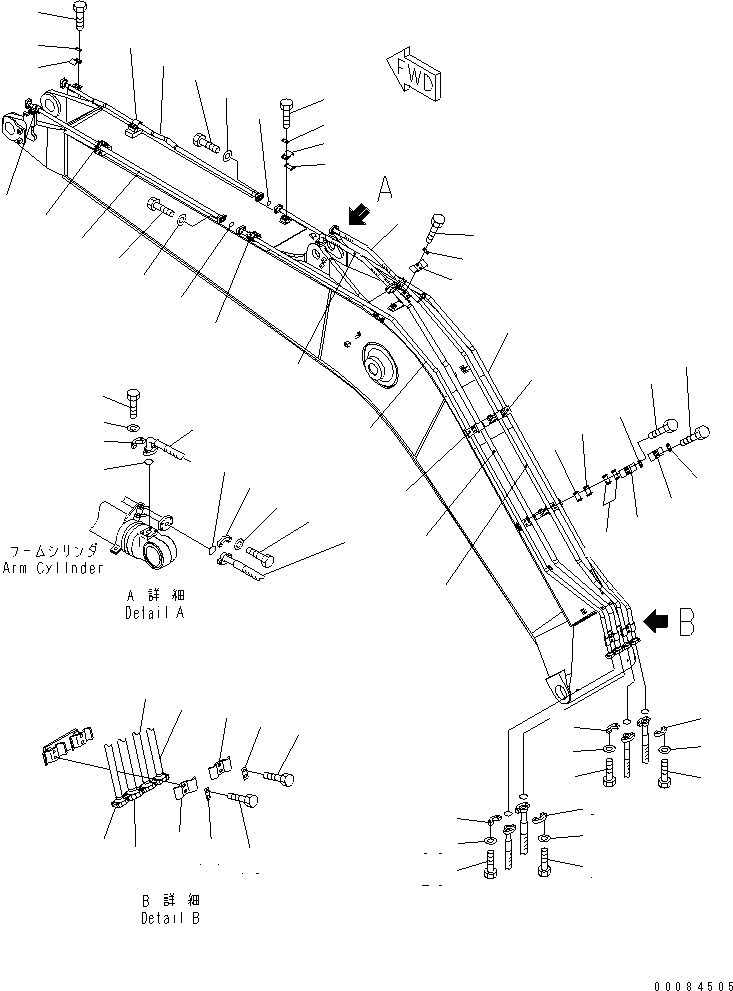

Схема запчастей Komatsu PC200-8 - СТРЕЛА (РУКОЯТЬ И ЦИЛИНДР КОВШАS) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
14
14
15
15
15
16
16
17
18
19
20
21
21
22
23
24
25
26
26
27
27
28
28
29
29
30
30
31
32
32
33
34
34
35
35
36
37
38
38
39
39
40
40
41
41
42
42
42
42
43
44
44
45
45

Артикул

Название

Примечание

Количество

1

20Y-62-52621

TUBE

1

20Y-62-52620

TUBE

2

07371-30640

FLANGE

3

07372-21035

BOLT

4

01643-51032

WASHER

5

20Y-62-52611

TUBE

5

20Y-62-52610

TUBE

6

07371-31049

FLANGE

7

07372-21035

BOLT

8

01643-51032

WASHER

9

20Y-62-13690

CLAMP

10

20Y-62-13720

CLAMP

11

20Y-62-13730

CLAMP

12

205-62-73431

SEAT

13

20Y-62-13761

SEAT

14

20Y-62-13450

PLATE

15

01010-81230

BOLT

16

07085-006A7

HOSE

16

07074-00607

HOSE

17

07000-13025

O-RING

18

07371-30640

FLANGE

19

07372-21035

BOLT

20

01643-51032

WASHER

21

20Y-62-53750

HOSE

21

20Y-62-51790

HOSE

22

07000-13032

O-RING

23

07371-31049

FLANGE

24

07372-21035

BOLT

25

01643-51032

WASHER

26

20Y-62-52631

TUBE

27

20Y-62-52641

TUBE

28

07371-30640

FLANGE

29

07372-21035

BOLT

30

01643-51032

WASHER

31

20Y-62-13710

CLAMP

32

20Y-62-13190

CLAMP

33

20Y-62-13761

SEAT

34

20Y-62-13450

PLATE

35

01010-81230

BOLT

36

20Y-62-52651

TUBE

37

20Y-62-52661

TUBE

38

07000-13030

O-RING

39

07372-21035

BOLT

40

01643-51032

WASHER

41

20Y-62-13650

CLAMP

42

20Y-62-13180

CLAMP

43

20Y-62-13761

SEAT

44

20Y-62-13450

PLATE

45

01010-81230

BOLT

Выбрано товаров: 49
