Запчасти Komatsu PC200-8 ПОВОРОТНОЕ СОЕДИНЕНИЕ ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

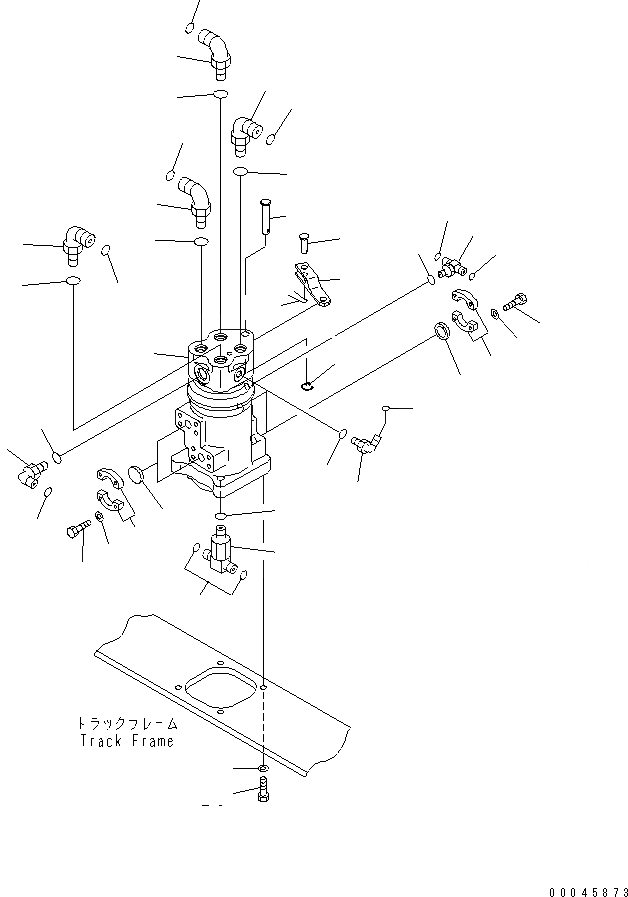

Схема запчастей Komatsu PC200-8 - ПОВОРОТНОЕ СОЕДИНЕНИЕ ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
19
20
20
20
20
21
22
23
24
25
26
27

Артикул

Название

Примечание

Количество

1

703-08-33631

SWIVEL JOINT ASS'Y

1

703-08-33630

SWIVEL JOINT ASS'Y

2

02782-10522

ELBOW

3

07002-12434

O-RING

4

11Y-62-12160

ELBOW

5

07002-11423

O-RING

6

11Y-62-12250

TEE

7

07002-11423

O-RING

8

02782-10628

ELBOW

9

07002-12434

O-RING

10

07371-30640

FLANGE

11

07372-21035

BOLT

12

01643-51032

WASHER

13

707-88-33030

CAP

14

20Y-62-41930

TEE

15

02896-11012

O-RING

16

07002-12434

O-RING

17

02896-11015

O-RING

18

02896-11008

O-RING

19

02896-11008

O-RING

20

02896-11018

O-RING

21

22U-62-21583

BRACKET

22

22U-62-21870

PIN

23

22U-62-24420

PIN

24

04205-11648

PIN

25

04050-14028

PIN

26

01010-81235

BOLT

27

01643-31232

WASHER

Выбрано товаров: 28
