Запчасти Komatsu PC200-6Z ОСНОВН. КЛАПАН (/)(№9999-997) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

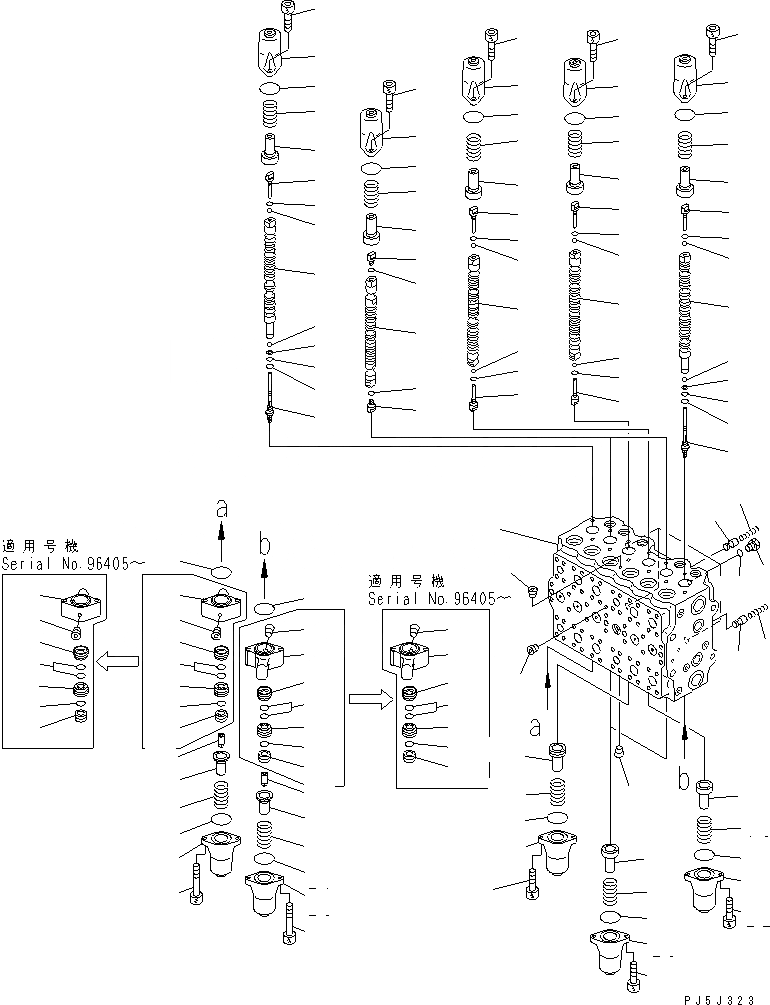

Схема запчастей Komatsu PC200-6Z - ОСНОВН. КЛАПАН (/)(№9999-997) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
4
5
6
7
7
7
7
7
7
8
8
9
9
9
9
9
9
9
9
10
10
11
11
12
12
13
13
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
16
16
17
17
17
17
18
18
18
18
19
19
20
20
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
23
23
24
24
25
26
26
27
28
28
29
29
29
29
30
30
31
31
32
32
32
33
33
34
34
35
36
37
38
38
39
40
40
41
42
43
44
45
46
46
47

Артикул

Название

Примечание

Количество

|1

723-46-13302

VALVE ASS'Y

|1

723-46-13301

VALVE ASS'Y

|1

BODY SUB ASS'Y

|1

BODY SUB ASS'Y

1

BLOCK,VALVE

2

SPOOL

3

SPOOL

4

SPOOL

5

SPOOL

6

SPOOL

7

723-46-15130

PLUG

8

723-46-15140

PLUG

9

07002-10823

O-RING

10

723-46-16171

PLUG

11

07002-11023

O-RING

12

07000-11005

O-RING

13

07001-01005

RING,BACK-UP

14

708-7T-16460

BALL

15

723-46-15120

RETAINER

16

723-46-16160

RETAINER

17

723-46-14110

SPRING

18

723-46-14170

SPRING

19

723-46-14131

SPRING

20

723-46-15110

CASE

21

07430-71380

O-RING

22

01252-60820

BOLT

23

01252-60860

BOLT

24

723-46-16110

CASE

25

723-46-16120

PISTON

26

723-46-16130

PISTON

27

723-46-16140

PISTON

28

723-46-16152

PISTON

29

723-46-16180

SEAL

30

702-16-54490

SCREW

31

723-46-16190

NUT

32

PLUG

33

723-46-15150

VALVE

34

723-46-14150

SPRING

35

708-8H-11530

PLUG

36

07002-11423

O-RING

|37

723-46-00710

CASE SUB ASS'Y

37

CASE

38

PISTON

39

PISTON

40

SEAL

41

SCREW

|42

723-46-00720

CASE SUB ASS'Y

42

CASE

43

PISTON

44

PISTON

45

PISTON

46

SEAL

47

SCREW

Выбрано товаров: 53
