Запчасти Komatsu PC200-6L FIG NO. M- ПРАВ. ДВЕРЬ (КАБИНА) ЧАСТИ КОРПУСА

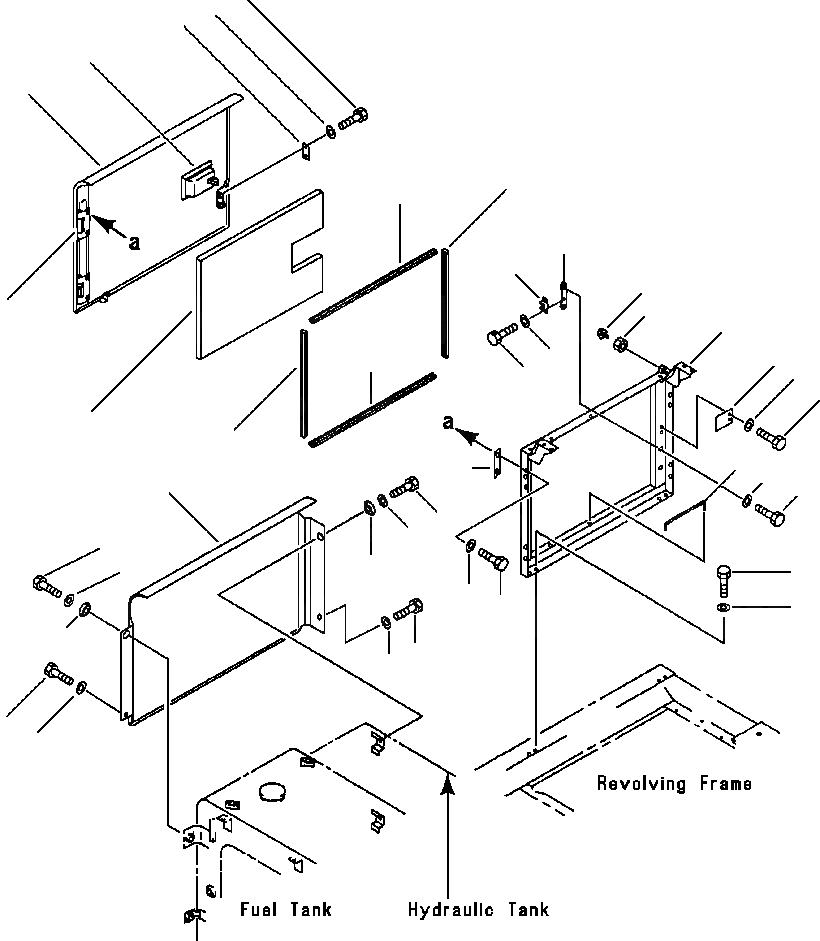

Схема запчастей Komatsu PC200-6L - FIG NO. M- ПРАВ. ДВЕРЬ (КАБИНА) ЧАСТИ КОРПУСА
5
6
4
3
1
22
21
11
14
23
2
24
10
16
17
21
19
15
18
33
22
20
9
13
12
27
30
31
28
29
32
7
26
25
8
32
30
31
28
29

Артикул

Название

Примечание

Количество

1

20Y-54-28134

COVER

2

20Y-54-28161

HINGE

3

198-54-41982

LOCK ASSEMBLY

4

205-54-53550

DOVE TAIL

5

01010-50612

BOLT

6

01643-30623

WASHER

7

01010-51230

BOLT

8

01643-31232

WASHER

9

20Y-54-28290

PLATE

10

20Y-54-29123

FRAME

11

20Y-54-28170

BRACKET

12

01010-51230

BOLT

13

01643-31232

WASHER

14

205-54-51970

DOVE TAIL

15

01010-50616

BOLT

16

01643-30623

WASHER

17

20Y-54-28181

PLATE

18

01010-51230

BOLT

19

01643-31232

WASHER

20

20Y-54-29232

BAR

21

20Y-54-29251

SEAL

22

20Y-54-29261

SEAL

23

203-54-56710

STOPPER

24

01580-11008

NUT

25

01010-51235

BOLT

26

01643-31232

WASHER

27

20Y-54-28144

COVER

28

01010-51230

BOLT

29

01643-31232

WASHER

30

01010-51230

BOLT

31

01643-31232

WASHER

32

20Y-54-12550

COLLAR

33

20Y-54-28261

SHEET

Выбрано товаров: 33
