Запчасти Komatsu PC200-6H ПОВОРОТНОЕ СОЕДИНЕНИЕ (СОЕДИНИТЕЛЬН. ЧАСТИ) (СКОРОСТЬ ДВИЖЕНИЯ 3) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

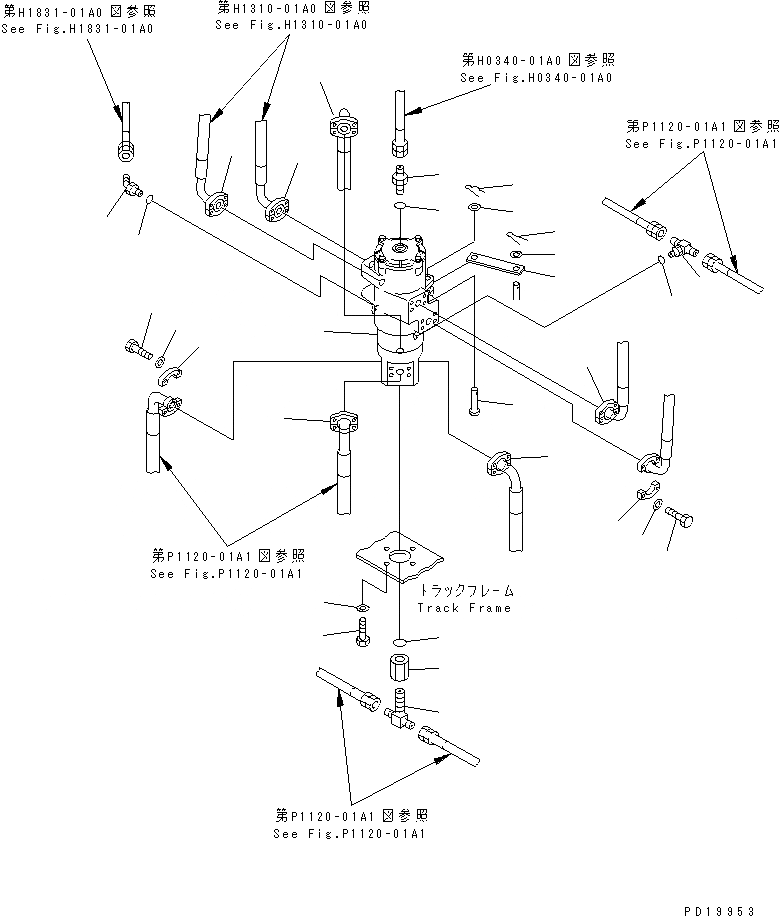

Схема запчастей Komatsu PC200-6H - ПОВОРОТНОЕ СОЕДИНЕНИЕ (СОЕДИНИТЕЛЬН. ЧАСТИ) (СКОРОСТЬ ДВИЖЕНИЯ 3) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
11
11
11
12
12
13
13
14
15
16
16
17
18
19
20

Артикул

Название

Примечание

Количество

1

703-09-00120

SWIVEL JOINT ASS'Y

|1

703-09-33230

SWIVEL JOINT ASS'Y,(SEE FIG.Y1627-01A0)

|1

703-09-33230

SWIVEL JOINT ASS'Y,(SEE FIG.Y1627-01A0)

2

07230-20522

UNION

3

07002-02434

O-RING

4

07236-10210

ELBOW

|4

22X-61-18550

ELBOW

5

07002-01423

O-RING

6

208-26-11611

TEE

|6

20Y-62-11780

TEE

7

07002-01423

O-RING

8

20Y-62-21870

TEE

9

208-62-53120

NUT

10

07002-02434

O-RING

11

07371-30640

FLANGE

12

07372-21035

BOLT

13

01643-51032

WASHER

14

209-62-14430

PLATE

15

209-62-52560

PIN

16

01641-21626

WASHER

17

04052-11664

PIN

18

04050-14025

PIN

19

01010-81235

BOLT

|19

01010-51235

BOLT

20

01643-31232

WASHER

Выбрано товаров: 25
