Запчасти Komatsu PC200-6B ЭЛЕКТРОПРОВОДКА (ОСНОВН. Э/ПРОВОДКА) (PC-B) ЭЛЕКТРИКА

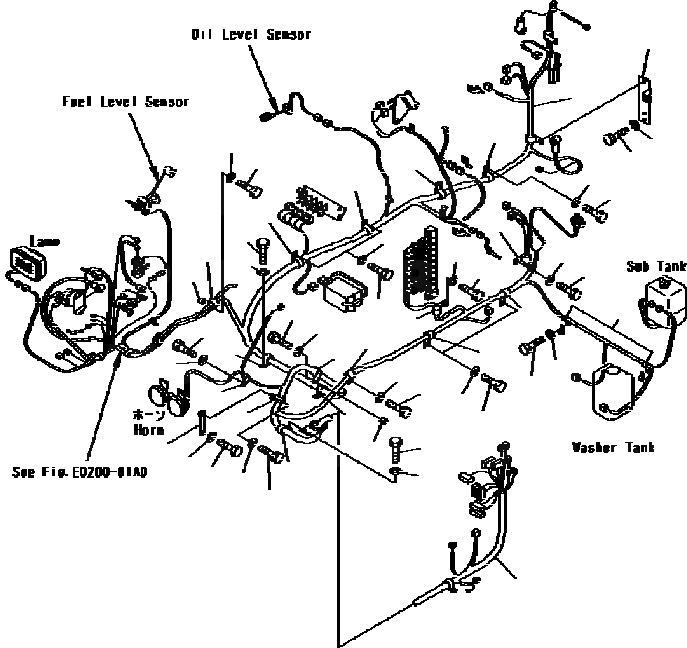

Схема запчастей Komatsu PC200-6B - ЭЛЕКТРОПРОВОДКА (ОСНОВН. Э/ПРОВОДКА) (PC-B) ЭЛЕКТРИКА
24
23
25
19
21
20
22
13
18
14
12
9
6
8
7
11
15
10
3
18
16
17
41
42
34
35
33
43
28
2
5
4
26
27
27
1
47
48
40
39
46
37
38
36
45
44
29
28
29
31
32
30
1

Артикул

Название

Примечание

Количество

1

20Y-06B1170

WIRING HARNESS

|1

20Y-06-24811

WIRING HARNESS

2

113-899-7950

CLIP

3

144-947-3490

SPACER

4

01010-81250

BOLT

5

01643-31232

WASHER

6

20Y-06-21240

PLATE

7

01010-81225

BOLT

8

01643-31232

WASHER

9

113-899-7950

CLIP

10

01010-81225

BOLT

11

01643-31232

WASHER

12

08036-01014

CLIP

13

01010-81225

BOLT

14

01643-31232

WASHER

15

113-899-7950

CLIP

16

01010-81245

BOLT

17

01643-31232

WASHER

18

113-899-7950

CLIP

19

01010-81025

BOLT

20

01643-31032

WASHER

21

208-06-19170

CLIP

22

144-947-3490

SPACER

23

01010-81245

BOLT

24

01643-31232

WASHER

25

208-06-19170

CLIP

26

208-06-19170

CLIP

27

04434-52712

CLIP

28

01010-81225

BOLT

29

01643-31232

WASHER

30

20Y-06-21532

BRACKET

31

01010-81225

BOLT

32

01643-31232

WASHER

33

08036-02514

CLIP

34

01010-81225

BOLT

35

01643-31232

WASHER

36

08036-01814

CLIP

37

01010-81225

BOLT

38

01643-31232

WASHER

39

08036-01814

CLIP

40

08036-02514

CLIP

41

01010-81225

BOLT

42

01643-31232

WASHER

43

08036-01814

CLIP

44

01010-81225

BOLT

45

01643-31232

WASHER

46

08036-01414

CLIP

47

01010-81225

BOLT

48

01643-31232

WASHER

Выбрано товаров: 49
