Запчасти Komatsu PC200-6B ОСНОВН. КЛАПАН (-АКТУАТОР) (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

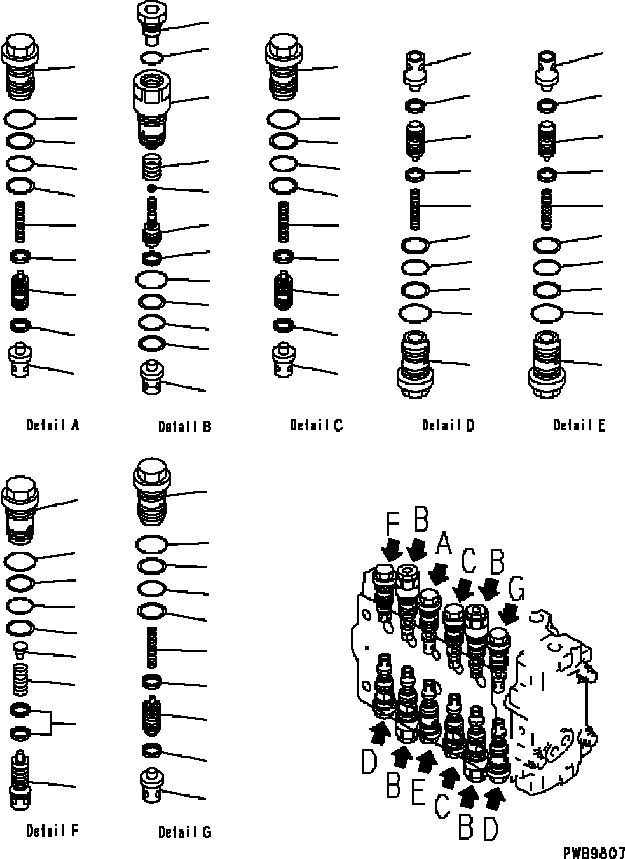

Схема запчастей Komatsu PC200-6B - ОСНОВН. КЛАПАН (-АКТУАТОР) (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
3
9
8
7
8
5
6
4
6
1
18
19
10
12
14
11
13
17
16
15
16
2
1
27
34
23
21
23
22
25
24
25
26
20
1
30
28
30
29
32
31
32
33
40
39
38
39
36
37
35
37
1
41
47
46
45
46
48
43
44
42
1
52
50
52
51
54
53
54
55
49

Артикул

Название

Примечание

Количество

|1

723-47-13701

CONTROL VALVE

|1

BODY SUB ASS’Y

1

723-46-41110

VALVE

2

723-46-41120

VALVE

|3

723-46-40100

VALVE ASS’Y

3

SLEEVE

4

PISTON SUB ASS’Y

5

SPRING

6

SEAL

7

700-93-11320

O-RING

8

723-46-41950

RING

9

07002-13634

O-RING

|10

723-46-40702

VALVE ASS’Y

10

SLEEVE

11

PISTON

12

SPRING

13

SEAL

14

SEAL

15

700-93-11320

O-RING

16

723-46-41950

RING

17

07002-13634

O-RING

18

723-46-42981

PLUG

19

07002-12434

O-RING

|20

723-46-41100

VALVE ASS’Y

20

SLEEVE

21

PISTON SUB ASS’Y

22

SPRING

23

SEAL

24

700-93-11320

O-RING

25

723-46-41950

RING

26

07002-13634

O-RING

|27

723-46-45100

VALVE ASS’Y

27

SLEEVE

28

PISTON SUB ASS’Y

29

SPRING

30

SEAL

31

700-93-11320

O-RING

32

723-46-41950

RING

33

07002-13634

O-RING

|34

723-46-46101

VALVE ASS’Y

34

SLEEVE

35

PISTON SUB ASS’Y

36

SPRING

37

SEAL

38

700-93-11320

O-RING

39

723-46-41950

RING

40

07002-13634

O-RING

|41

723-46-43200

VALVE ASS’Y

41

SLEEVE

42

VALVE SUB ASS’Y

43

SPRING

44

SEAL

45

700-93-11320

O-RING

46

723-46-41950

RING

47

07002-13634

O-RING

48

723-46-41980

RETAINER

|49

723-46-46300

VALVE ASS’Y

49

SLEEVE

50

PISTON SUB ASS’Y

51

SPRING

52

SEAL

53

700-93-11320

O-RING

54

723-46-41950

RING

55

07002-13634

O-RING

Выбрано товаров: 64
