Запчасти Komatsu PC200-6B РУКОЯТЬ (.9M) (ДОПОЛН. ГИДРОЛИНИЯ) (PC-B) РАБОЧ.ING ОБОРУД-Е

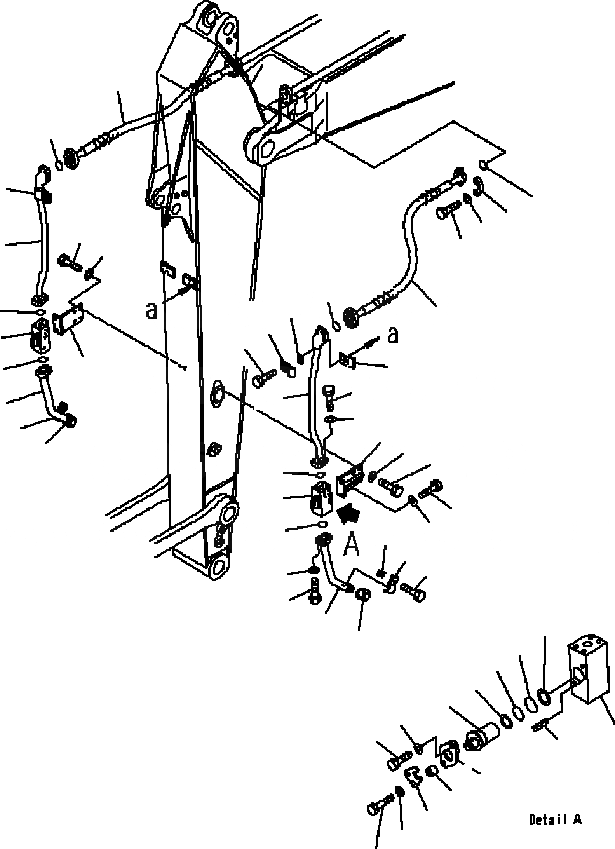

Схема запчастей Komatsu PC200-6B - РУКОЯТЬ (.9M) (ДОПОЛН. ГИДРОЛИНИЯ) (PC-B) РАБОЧ.ING ОБОРУД-Е
1
2
34
29
33
9
19
18
22
27
6
7
8
31
30
32
2
28
4
5
3
2
1
34
30
35
6
8
7
25
26
23
22
24
27
18
20
21
19
9
33
13A
13B
12A
13C
11
12
9
17
16
14
15
10
13B
13

Артикул

Название

Примечание

Количество

1

07097-21014

HOSE

2

21T-09-11460

O-RING

3

07371-31049

FLANGE

4

07372-21035

BOLT

5

01643-51032

WASHER

6

20Y-970-3220

BRACKET

7

01010-81230

BOLT

8

01643-31232

WASHER

|9

20Y-970-2300

STOP VALVE ASS’Y

9

20Y-970-3230

BODY

10

20Y-970-3240

ROTOR

11

20Y-970-3270

PLATE

12

04025-00412

PIN

12A

20Y-970-4611

PLATE

13

01010-81025

BOLT

13A

01010-81045

BOLT

13B

01643-31032

WASHER

13C

201-03-29160

SPACER

14

07000-13032

O-RING

15

07001-03032

RING

16

07000-13038

O-RING

17

07001-03038

RING

18

20Y-970-3210

TUBE

19

07000-13035

O-RING

20

07372-21040

BOLT

21

01643-51032

WASHER

22

207-62-31330

CLAMP

23

01010-81225

BOLT

24

20Y-62-13450

PLATE

25

01010-81230

BOLT

26

01643-31232

WASHER

27

205-970-7680

PLUG

28

20Y-970-3180

TUBE,L.H.

29

20Y-970-3190

TUBE,R.H.

30

207-62-31330

CLAMP

31

01010-81230

BOLT

32

20Y-62-13450

PLATE

33

07000-13035

O-RING

34

07372-21040

BOLT

35

01643-51032

WASHER

Выбрано товаров: 40
