Запчасти Komatsu PC200-6B СТРЕЛА (СИСТЕМА СМАЗКИ И ЭЛЕКТРОПРОВОДКА ОСВЕЩЕНИЯ) РАБОЧ.ING ОБОРУД-Е

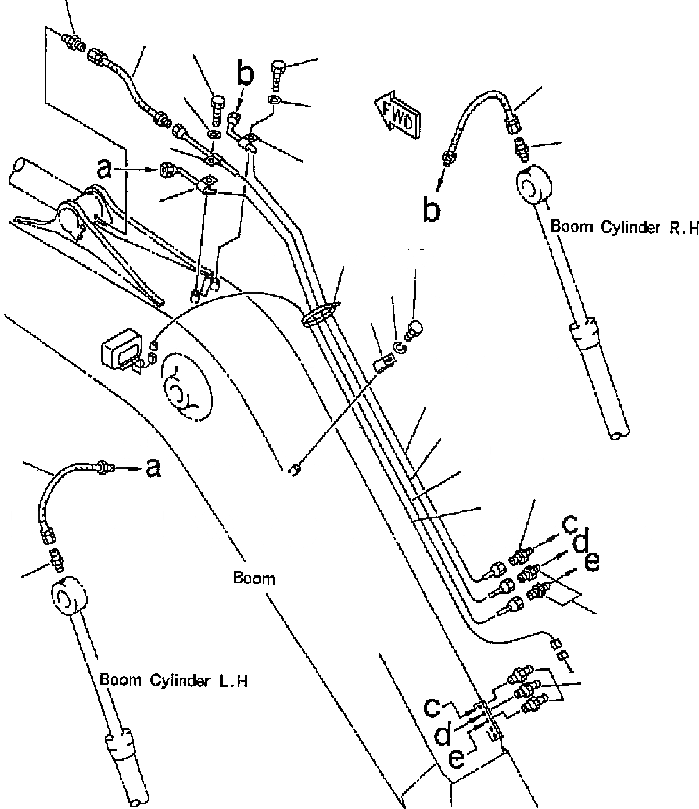

Схема запчастей Komatsu PC200-6B - СТРЕЛА (СИСТЕМА СМАЗКИ И ЭЛЕКТРОПРОВОДКА ОСВЕЩЕНИЯ) РАБОЧ.ING ОБОРУД-Е
13
14
5
4
3
15
2
2
1
13
32
7
6
6
6
7
8
6
16
9
11
10
14
13

Артикул

Название

Примечание

Количество

1

07020-00000

FITTING

2

20Y-70-11540

CONNECTOR

3

20Y-70-21520

TUBE

4

20Y-70-21530

TUBE

5

20Y-70-21540

TUBE

6

08036-00814

CLIP

7

01010-81220

BOLT

8

01643-31232

WASHER

9

04434-51712

CLIP

10

01010-81220

BOLT

11

01643-31232

WASHER

12

20Y-70-11520

HOSE 440MM

13

205-70-51390

NIPPLE

14

20Y-70-21550

HOSE 490MM

15

20Y-06-21310

WIRE

16

08034-20414

BAND

Выбрано товаров: 16
