Запчасти Komatsu PC200-6B СТРЕЛА (ЦИЛИНДР РУКОЯТИ И ЦИЛИНДР КОВША) РАБОЧ.ING ОБОРУД-Е

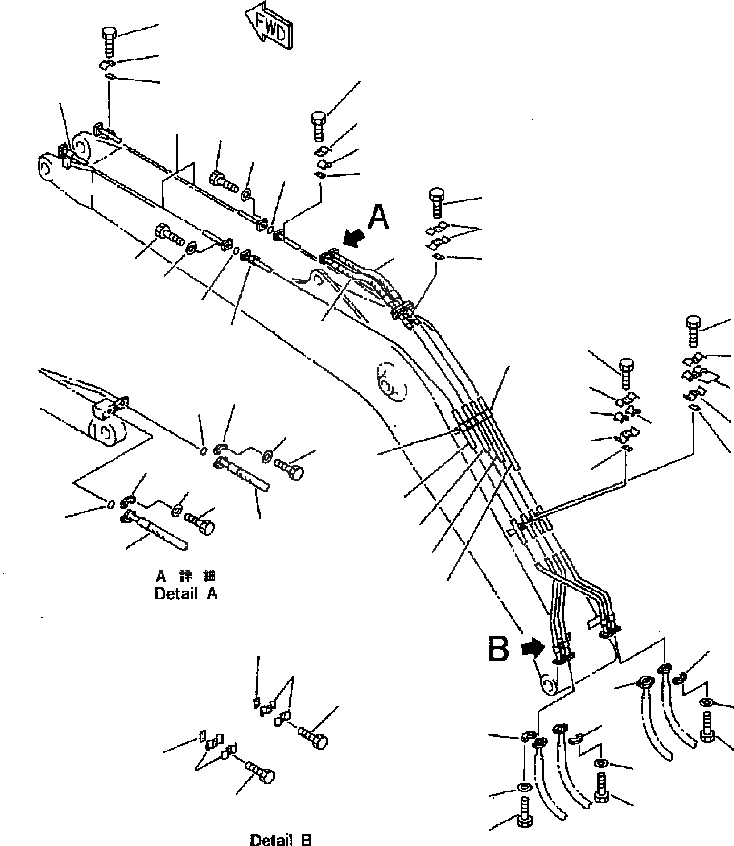

Схема запчастей Komatsu PC200-6B - СТРЕЛА (ЦИЛИНДР РУКОЯТИ И ЦИЛИНДР КОВША) РАБОЧ.ING ОБОРУД-Е
40
44
40
43
36
38
39
37
43
42
41
44
38
39
37
41
15
10
14
16
21
17
18
20
19
11
26
5
1
27
22
23
25
24
16
21
34
31
35
14
9
15
6
8
7
32
35
11
12
11
14
13
15
32
33
32
14
28
28
30
29
2
4
3

Артикул

Название

Примечание

Количество

1

20Y-62-24480

TUBE

2

07371-30640

FLANGE

3

07372-21035

BOLT

4

01643-51032

WASHER

5

20Y-62-24470

TUBE

6

07371-31049

FLANGE

7

07372-21035

BOLT

8

01643-51032

WASHER

9

20Y-62-13690

CLAMP

10

20Y-62-13720

CLAMP

11

20Y-62-13740

CLAMP

12

20Y-62-13760

SEAT

13

205-62-73430

SEAT

14

20Y-62-13450

PLATE

15

01010-81230

BOLT

16

20Y-62-13570

HOSE 750MM

17

07000-13025

O-RING

18

07371-30640

FLANGE

19

07372-21035

BOLT

20

01643-51032

WASHER

21

20Y-62-13560

HOSE

22

07000-13032

O-RING

23

07371-31049

FLANGE

24

07372-21035

BOLT

25

01643-51032

WASHER

26

20Y-62-24490

TUBE

27

20Y-62-24510

TUBE

28

07371-30640

FLANGE

29

07372-21035

BOLT

30

01643-51032

WASHER

31

20Y-62-13710

CLAMP

32

20Y-62-13230

CLAMP

33

20Y-62-13760

SEAT

34

20Y-62-13450

PLATE

35

01010-81230

BOLT

36

20Y-62-13580

TUBE

37

07000-13030

O-RING

38

07372-21035

BOLT

39

01643-51032

WASHER

40

20Y-62-13650

CLAMP

41

20Y-62-13220

CLAMP

42

20Y-62-13760

SEAT

43

20Y-62-13450

PLATE

44

01010-81230

BOLT

Выбрано товаров: 44
