Запчасти Komatsu PC200-6B ОСНОВН. КОНСТРУКЦИЯ (PPC ЛИНИЯ ХОДА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

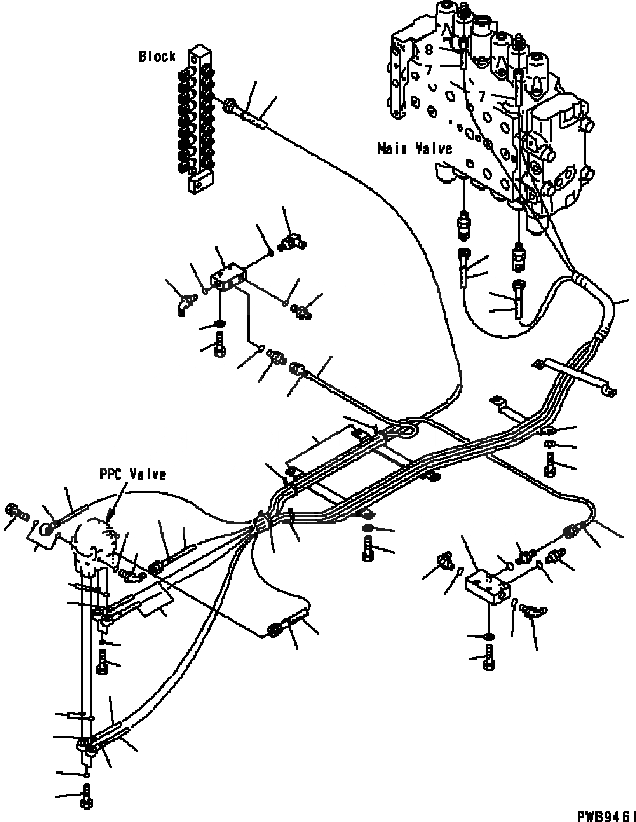

Схема запчастей Komatsu PC200-6B - ОСНОВН. КОНСТРУКЦИЯ (PPC ЛИНИЯ ХОДА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
18
19
6
19
4
3
14
13
5
18
19
7
8
19
17
16
10
9
21
20
12
11
28
2
15
25
12
15
44
46
39
40
11
45
46
42
43
38
43
41
14
13
6
5
4
3
22
24
23
27
26
33
34
29
37
36
31
30
34
32
37
35
10
9
1

Артикул

Название

Примечание

Количество

1

08017-32807

CONDUIT

2

08034-00536

BAND

3

20Y-62-27121

HOSE 2950MM

4

20Y-62-22790

BAND RED

5

20Y-62-27131

HOSE 3100MM

6

20Y-62-22850

BAND GREEN

7

20Y-62-27141

HOSE 3300MM

8

20Y-62-22820

BAND BLUE

9

20Y-62-22872

HOSE 1350MM

10

20Y-62-22790

BAND RED

11

203-62-52340

HOSE 1000MM

12

20Y-62-22820

BAND BLUE

13

20Y-62-25990

HOSE 2750MM

14

20Y-62-22830

BAND WHITE

15

08034-00519

BAND

16

20Y-62-18910

BOLT

17

07000-02018

O-RING

18

20Y-62-18890

BOLT

19

07000-02015

O-RING

20

07235-10210

ELBOW

21

07002-01423

O-RING

22

20Y-62-27770

CLAMP

23

01010-81020

BOLT

24

01643-31032

WASHER

25

201-62-72570

CLAMP

26

01010-81016

BOLT

27

01643-31032

WASHER

28

08034-00536

BAND

29

20Y-62-15831

BLOCK

30

01010-81045

BOLT

31

01643-31032

WASHER

32

07235-10311

ELBOW

33

07235-10210

ELBOW

34

07002-01423

O-RING

35

07230-20210

UNION

36

07230-20210

UNION

37

07002-01423

O-RING

38

20Y-62-15831

BLOCK

39

01010-81045

BOLT

40

01643-31032

WASHER

41

07235-10311

ELBOW

42

07235-10210

ELBOW

43

07002-01423

O-RING

44

07230-20210

UNION

45

07230-20210

UNION

46

07002-01423

O-RING

Выбрано товаров: 46
