OPERATOR’S КАБИНА (ОКНА И ВЕНТИЛЯТОР В КРЫШЕ)

Запчасти Komatsu PC200-6B OPERATOR’S КАБИНА (ОКНА И ВЕНТИЛЯТОР В КРЫШЕ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

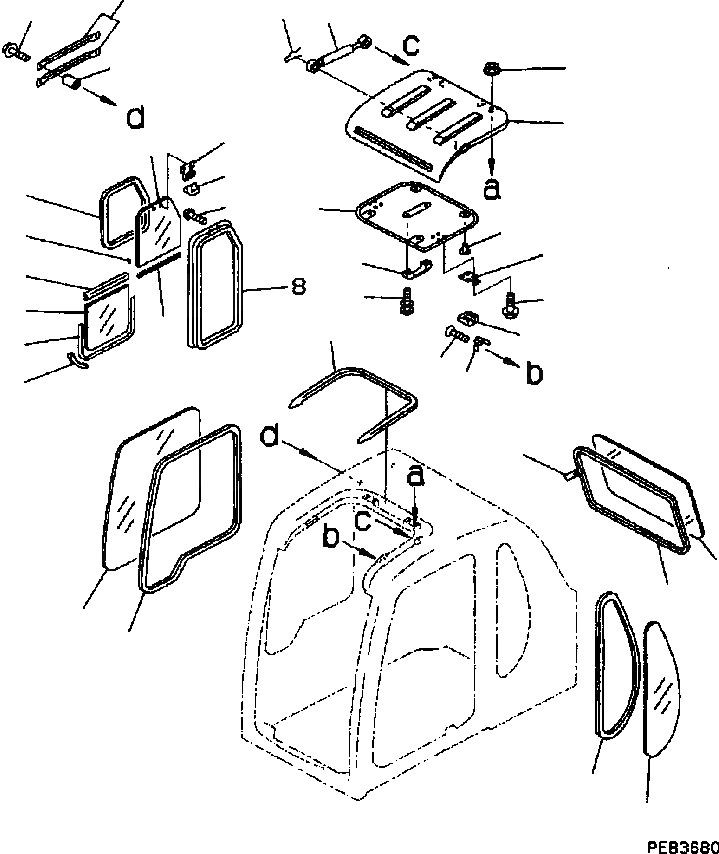

Схема запчастей Komatsu PC200-6B - OPERATOR’S КАБИНА (ОКНА И ВЕНТИЛЯТОР В КРЫШЕ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
3
4
2
1
6
5
7
34
35
30
31
29
25
22
23
24
26
27
28
19
18
14
15
16
10
13
9
12
11
17
21
21A
20
33
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

20Y-54-35121

GLASS

2

20Y-54-35351

WEATHER STRIP

3

20Y-54-35132

GLASS

4

20Y-54-35362

WEATHER STRIP

5

20Y-54-35142

GLASS

6

20Y-54-35372

WEATHER STRIP

7

20T-54-75250

TAG

|8

20Y-54-35201

SASH ASS’Y

8

SASH

9

GLASS

10

SEAL

11

LOCK

12

HOOK

13

SEAL

14

GLASS

15

SASH

16

SEAL

17

SCREW

18

LINER

19

STOPPER

20

20Y-54-35550

GUARD

21

01435-30640

BOLT

21A

20D-54-41390

COLLAR

22

20Y-54-35671

ROOF

23

01584-00806

NUT

24

20Y-54-36321

COVER

25

20Y-54-18690

RIVET

26

20Y-54-14590

HANDLE

27

01023-10616

SCREW

28

20Y-54-36331

SEAL, (SEE FIG. K0210-07A0B)

29

20Y-54-36351

LOCK ASS’Y

30

20Y-54-36360

COVER

31

01435-30610

BOLT

32

20Y-54-36342

GAS SPRING ASS’Y

33

04052-10833

PIN

34

20Y-54-36370

STRIKER

35

01240-00816

SCREW
