Запчасти Komatsu PC200-6B OPERATOR’S КАБИНА (ПЕРЕДН. ОКНА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

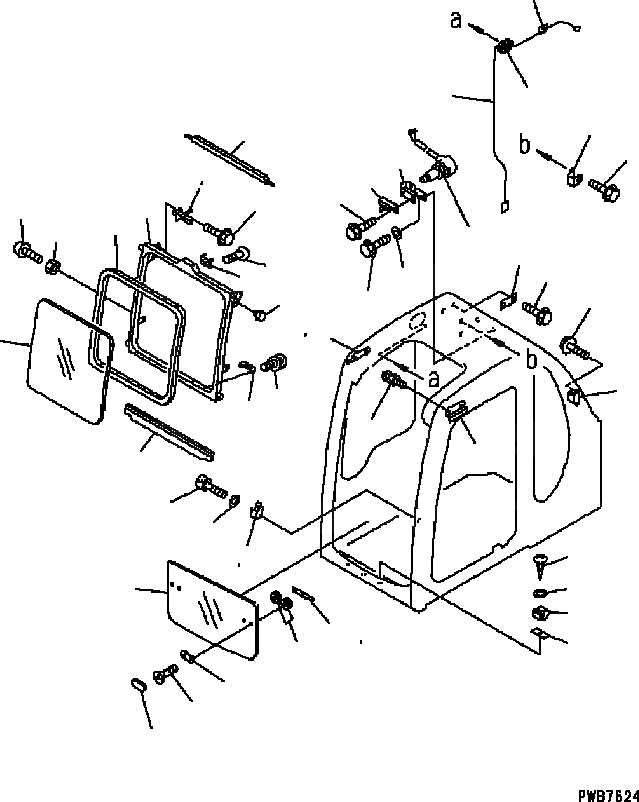

Схема запчастей Komatsu PC200-6B - OPERATOR’S КАБИНА (ПЕРЕДН. ОКНА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
9
10
3
1
6
7
5
25
24
26
30
32
31
46
47
47
46
34
33
29
28
27
18
17
23
14
13
8
2
11
12
21
4
22
19
20
38
35
36
44
45
42
43
37
39
40
41
16
15

Артикул

Название

Примечание

Количество

|1

20Y-54-36704

FRONT WINDOW ASS’Y

1

20Y-54-36713

WINDOW

2

20Y-54-38122

GLASS

3

20Y-54-38132

WEATHER STRIP

4

20Y-54-38143

SEAL

5

20Y-54-38152

SEAL

6

20Y-54-43130

LATCH ASS’Y, L.H.

7

20Y-54-43140

LATCH ASS’Y, R.H.

8

01435-30816

BOLT

9

20Y-54-14290

STOPPER

10

01580-11008

NUT

11

20Y-54-14590

HANDLE

12

01023-10616

SCREW

13

20Y-54-14310

STRIKER

14

20Y-54-14280

SCREW

15

20Y-54-37810

STOPPER, L.H.

16

01023-70416

SCREW

17

20Y-54-37820

STOPPER, R.H.

18

01023-70416

SCREW

19

20Y-54-36835

BLOCK, L.H.

20

20Y-54-36845

BLOCK, R.H.

21

01252-50635

BOLT

22

01641-50608

WASHER

23

20Y-54-39152

ROLLER

24

205-54-63310

LOCK ASS’Y

25

01435-30820

BOLT

26

20Y-54-39363

BRACKET

27

01435-30820

BOLT

28

154-61-16570

WASHER

29

08074-40000

SWITCH

30

20Y-54-39590

WIRING HARNESS

31

20Y-54-36150

GROMMET

32

08051-00801

CLIP

33

20Y-54-14721

LOCK

34

01435-30820

BOLT

|35

20Y-54-36103

LOWER WINDOW ASS’Y

35

20Y-54-36122

LATCH ASS’Y, R.H.

36

20Y-54-36132

LATCH ASS’Y, L.H.

37

20Y-54-36142

PLATE

38

08037-01610

GROMMET

39

01225-70612

SCREW

40

20Y-54-36211

COVER

41

20Y-54-36113

GLASS

42

20Y-54-36171

SEAT

43

20Y-54-36230

SHIM 2.0MM

44

01370-00620

SCREW

45

01643-30623

WASHER

46

20Y-54-36182

STOPPER

47

01435-30820

BOLT

Выбрано товаров: 49
