РУКОЯТЬ(.9M)(ДЛЯ COMPONENT)

Запчасти Komatsu PC200-6 РУКОЯТЬ(.9M)(ДЛЯ COMPONENT) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]

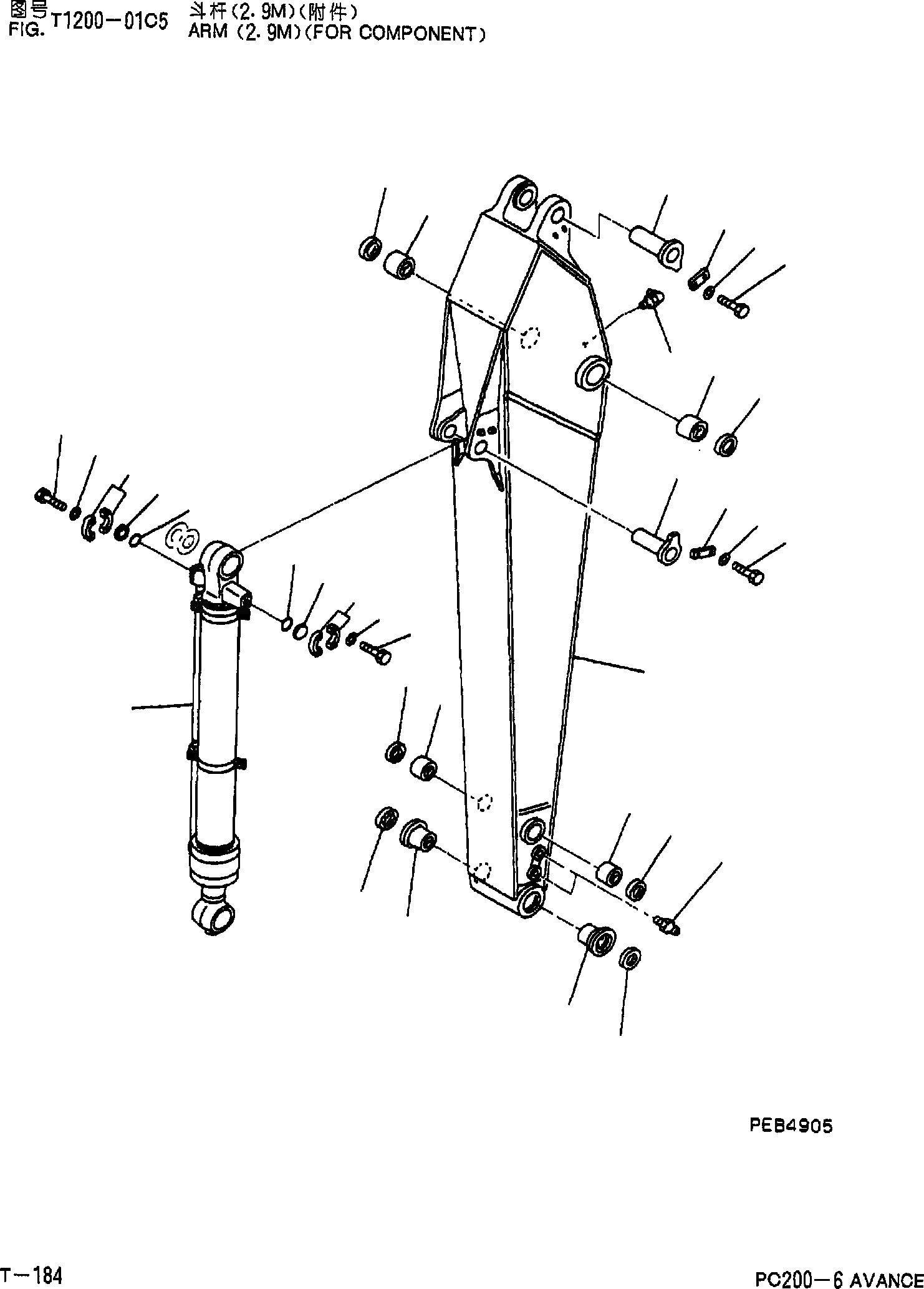

Схема запчастей Komatsu PC200-6 - РУКОЯТЬ(.9M)(ДЛЯ COMPONENT) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]
2
7
1
3
8
22
23
21
19
20
18
20
19
21
23
22
10
11
13
12
5
2
7
14
15
17
16
9
4
4
9
8
3
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

20Y-70-D1501

ARM

2

205-70-72180

BUSHING

3

21K-70-12170

BUSHING

4

205-70-72130

BUSHING

5

07020-00900

FITTING

6

07020-00000

FITTING

7

07145-00090

SEAL

8

20Y-70-23220

SEAL

9

205-70-62150

SEAL

10

20Y-70-11180

PIN

11

205-70-66580

PLATE

12

01010-51230

BOLT

13

01643-31232

WASHER

14

205-70-71190

PIN

15

205-70-66580

PLATE

16

01010-51230

BOLT

17

01643-31232

WASHER

18

205-63-X3830

BUCKET CYLINDERG,.(SEEFIG.Y1620-41A0)

19

07378-10600

HEAD

20

07000-13025

O-RING

21

07371-30640

FLANGE

22

07372-21035

BOLT

23

01643-51032

WASHER
