ВОЗВРАТ. ЛИНИЯ(ШЛАНГИ)

Запчасти Komatsu PC200-6 ВОЗВРАТ. ЛИНИЯ(ШЛАНГИ) H [ГИДРАВЛИКА]

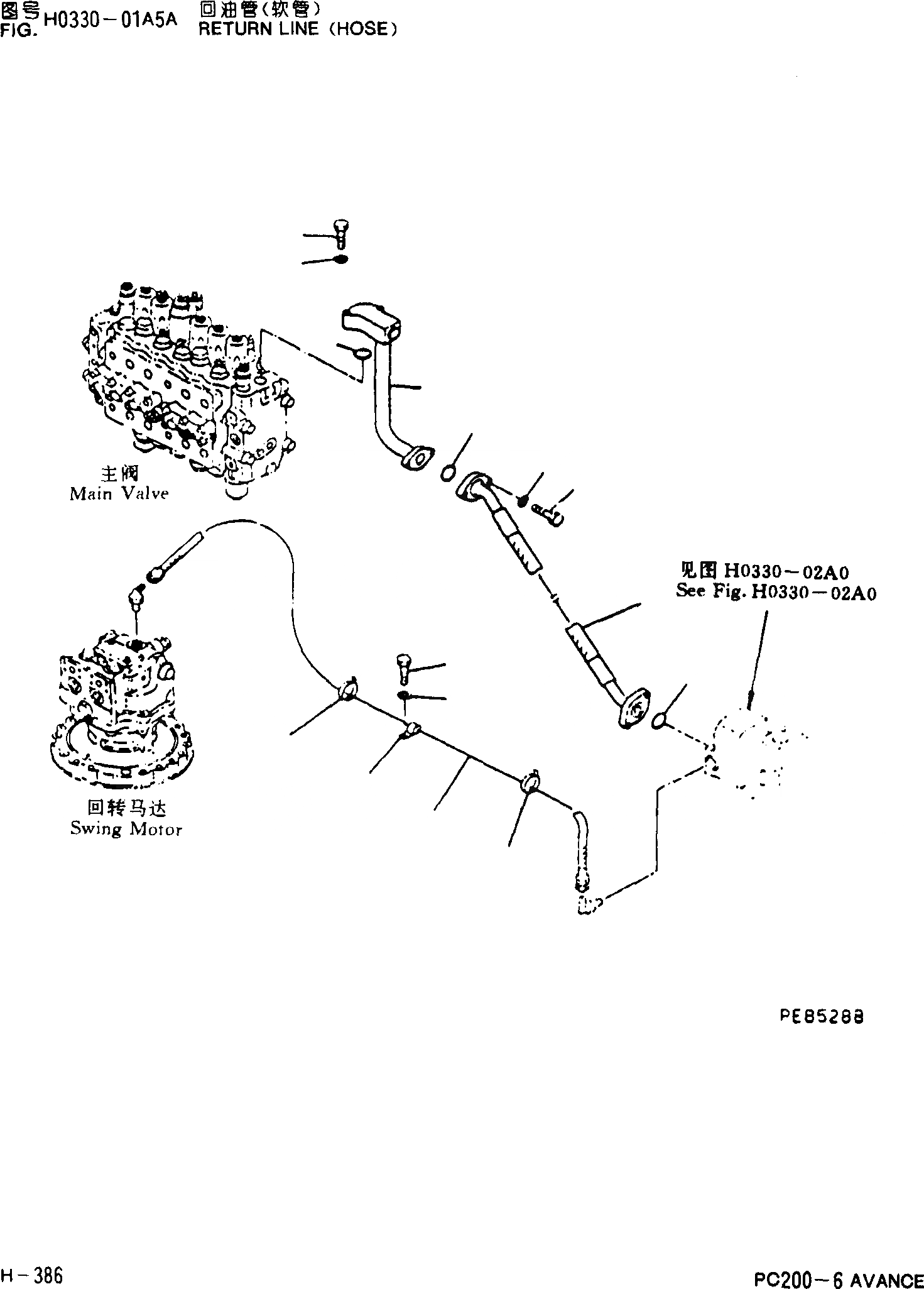

Схема запчастей Komatsu PC200-6 - ВОЗВРАТ. ЛИНИЯ(ШЛАНГИ) H [ГИДРАВЛИКА]
11
12
13
10
2
4
3
1
2
6
5
7
6
8
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

20Y-62-21510

HOSE

2

07000-13038

O-RING

3

01010-81040

BOLT

4

01643-31032

WASHER

5

07102-20614

HOSE

6

08034-00536

BAND

7

04434-52712

CLIP

8

01010-81225

BOLT

9

01643-31232

WASHER

10

20Y-62-21631

TUBE

11

01010-81070

BOLT

12

01643-31032

WASHER

13

07000-03038

O-RING
