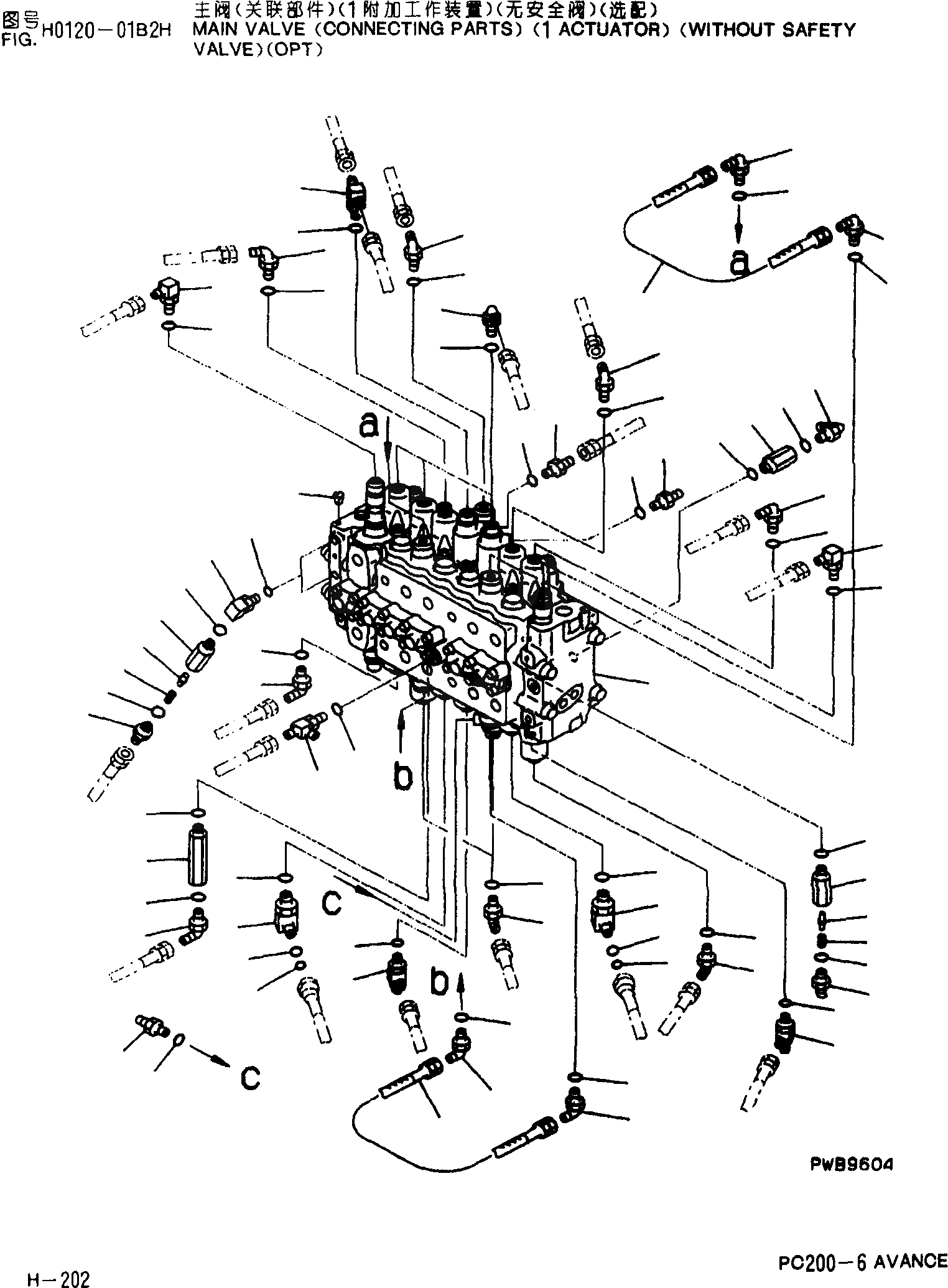

Запчасти Komatsu PC200-6 ОСНОВН. КЛАПАН(СОЕДИНИТЕЛЬН. ЧАСТИ)(АКТУАТОР) H [ГИДРАВЛИКА]
![Схема запчастей Komatsu PC200-6 - ОСНОВН. КЛАПАН(СОЕДИНИТЕЛЬН. ЧАСТИ)(АКТУАТОР) H [ГИДРАВЛИКА]](https://partsell.ru/storage/images/komatsu/pc2006cn/h0008a.png)
7
8
23
24
6
8
13
14
6
8
39
6
8
25
26
43
42
36
35
38
37
41
40
41
40
6
8
23
24
1
8
3
5
4
8
6
34
29
30
31
33
32
10
9
41
40
8
6
41
40
39
10
9
8
3
5
4
42
43
6
8
11
12
19
21
20
18
17
22
15
16
2
8
6
27
28
1
723-47-13800
CONTROLVALVEASS'Y
2
07049-01012
PLUG
3
20Y-62-22271
ELBOW
4
201-60-11390
O-RING
5
20Y-62-19560
O-RING
6
07235-10210
ELBOW
7
208-26-11611
TEE
8
07002-11423
O-RING
9
208-62-17550
ELBOW
10
07002-11423
O-RING
11
20Y-62-27680
ADAPTER
12
07002-11423
O-RING
13
07235-10210
ELBOW
14
07002-11423
O-RING
15
20F-61-12460
ELBOW
16
07002-11423
O-RING
|$17
20Y-60-22190
VALVEASS'Y
17
BODY
18
20Y-60-22270
POPPET
19
20Y-60-22440
NIPPLE
20
701-20-61230
SPRING
21
07002-11423
O-RING
22
07002-11423
O-RING
23
205-62-74190
ELBOW
24
07002-11223
O-RING
25
07230-20210
UNION
26
07002-11423
O-RING
27
208-62-17550
ELBOW
28
07002-11423
O-RING
|$30
20Y-60-22261
VALVEASS'Y
29
BODY
30
20Y-60-22270
POPPET
31
701-20-61230
SPRING
32
07230-20210
UNION
33
07002-11423
O-RING
34
07002-11423
O-RING
35
20Y-62-22160
ADAPTER
36
07002-11423
O-RING
37
07235-10210
ELBOW
38
07002-11423
O-RING
39
07096-00204
HOSE
40
07235-10210
ELBOW
41
07002-11423
O-RING
42
07230-20210
UNION
43
07002-11423
O-RING
