ТОПЛИВНАЯ ЛИНИЯ(ОПЦИОНН.)

Запчасти Komatsu PC200-6 ТОПЛИВНАЯ ЛИНИЯ(ОПЦИОНН.) D [ТОПЛИВН. БАК. AND КОМПОНЕНТЫ]

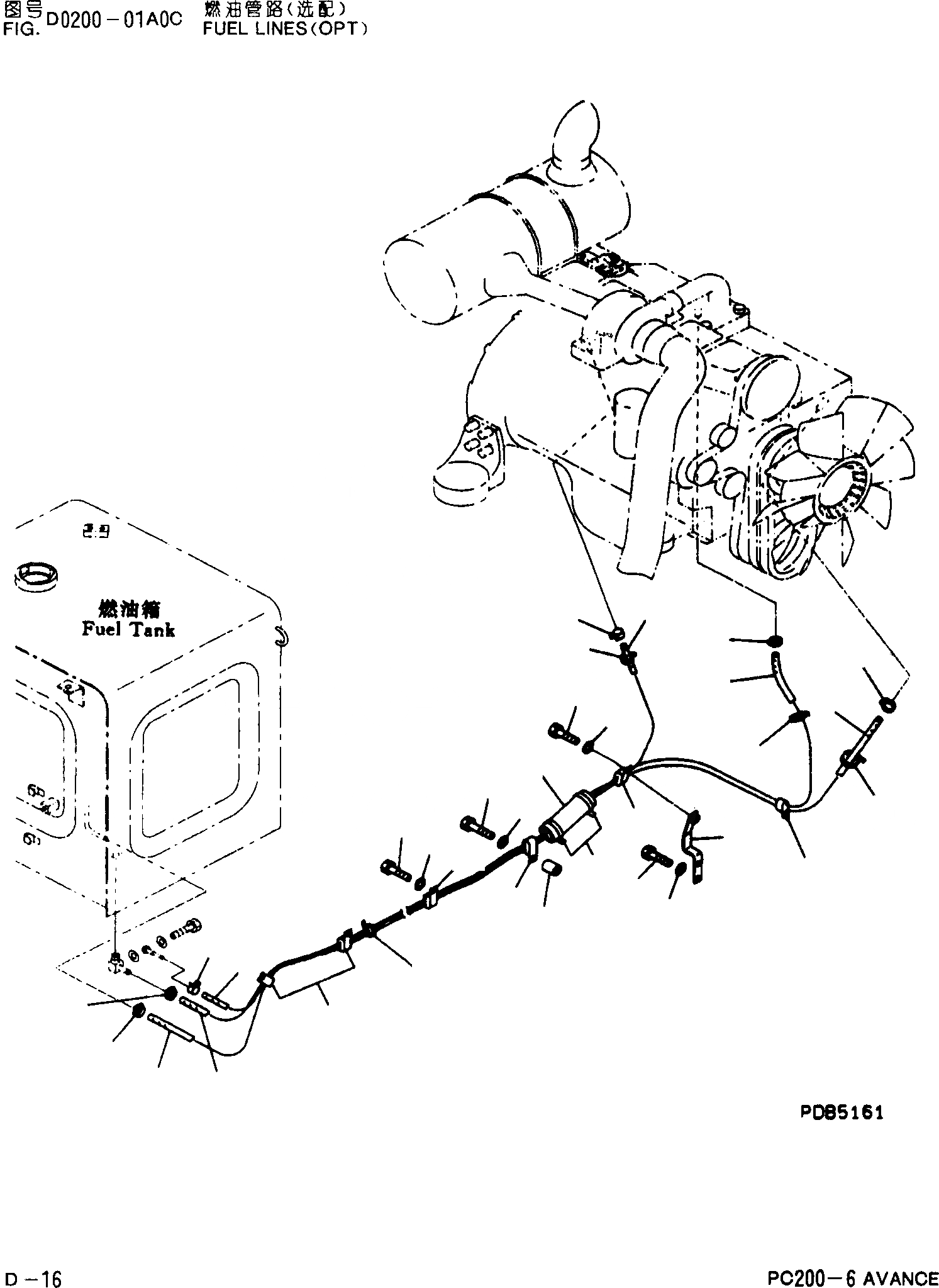

Схема запчастей Komatsu PC200-6 - ТОПЛИВНАЯ ЛИНИЯ(ОПЦИОНН.) D [ТОПЛИВН. БАК. AND КОМПОНЕНТЫ]
8
4
3
13
15
7
2
7
1
4
4
11
9
10
6
14
15
5
13
15
14
15
10
10
12
4
10
2
1
7
7
8
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

07288-01027

HOSE

2

07288-01030

HOSE

3

07270-51423

HOSE

4

08034-00519

BAND

5

205-62-53780

COVER

6

08034-00834

BAND

7

07281-00197

CLAMP

8

07285-00080

CLIP

9

20Y-04-21151

BRACKET

10

141-06-11220

CLIP

11

04435-51612

CLIP

12

142-03-11160

SPACER

13

01010-81260

BOLT

14

01010-81225

BOLT

15

01643-31232

WASHER

Выбрано товаров: 15
