Запчасти Komatsu PC200-6 ROTATION РУКОЯТЬ (.9M) (ВТОР. РУКОЯТЬ) РАБОЧЕЕ ОБОРУДОВАНИЕ

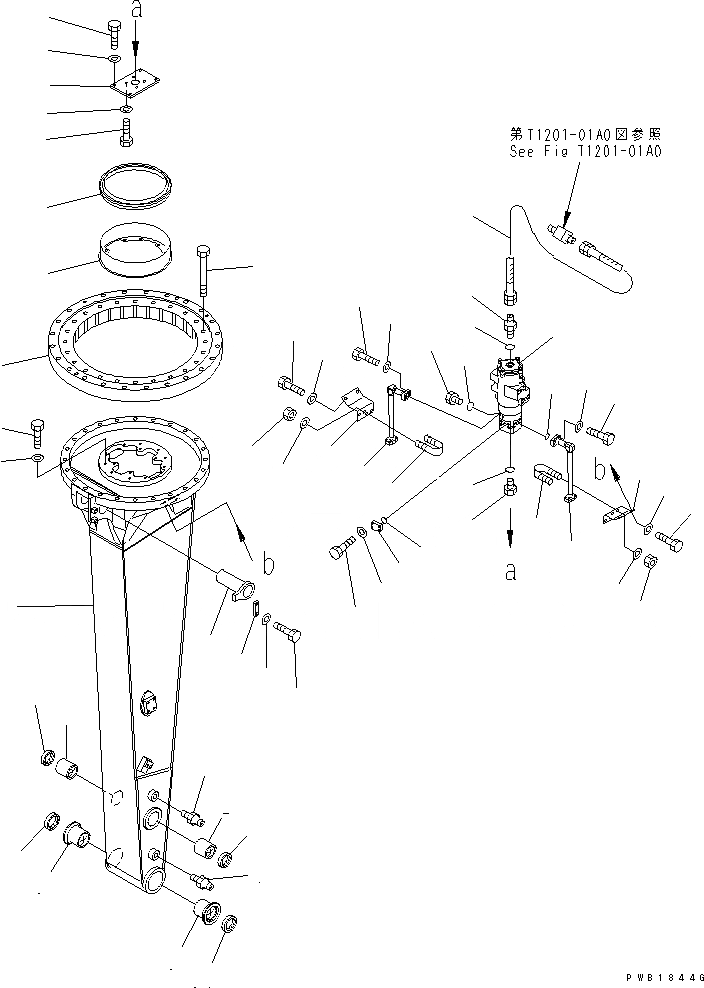

Схема запчастей Komatsu PC200-6 - ROTATION РУКОЯТЬ (.9M) (ВТОР. РУКОЯТЬ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
39
40
41

Артикул

Название

Примечание

Количество

|$10

20Y-966-0011

ARM A,(2ND ARM)

|$11

20Y-966-0010

2ND ARM ASS'Y

1

SECOND ARM

1

ARM,2ND

2

21K-70-12170

BUSHING

3

205-70-72130

BUSHING

4

07020-00000

FITTING

5

20Y-966-1530

PLATE

6

01010-81235

BOLT

6

01010-51235

BOLT

7

01643-31232

WASHER

8

20Y-966-1510

COVER

9

20Y-966-1520

SEAL

10

01010-81220

BOLT

10

01010-51220

BOLT

11

01643-31232

WASHER

12

205-966-7111

CIRCLE

13

01011-82210

BOLT

13

01011-52210

BOLT

14

703-09-33400

SWIVEL JOINT ASS'Y

14

703-09-00120

SWIVEL JOINT ASS'Y

14

703-09-33230

SWIVEL JOINT ASS'Y,(SEE FIG. Y1627-01A0)

14

703-09-33230

SWIVEL JOINT ASS'Y,(SEE FIG. Y1627-01A0)

15

20Y-966-2850

TUBE

16

20Y-62-15990

FLANGE

17

07000-13030

O-RING

18

07372-21040

BOLT

19

01643-51032

WASHER

20

01010-81035

BOLT

20

01010-51035

BOLT

21

01643-51032

WASHER

22

07000-13030

O-RING

23

07040-12412

PLUG

24

07002-02434

O-RING

25

07040-11409

PLUG

26

07002-11423

O-RING

27

114-62-23110

NIPPLE

28

07002-02434

O-RING

29

07103-20311

HOSE

30

20Y-966-1781

BRACKET

31

01010-81225

BOLT

31

01010-51225

BOLT

32

01643-31032

WASHER

33

07283-22738

CLIP

34

01599-01011

NUT

35

01643-31032

WASHER

36

20Y-70-23220

SEAL

36

21K-70-12180

SEAL

37

205-70-62150

SEAL

38

205-70-71190

PIN

39

205-70-66580

PLATE

40

01010-81230

BOLT

40

01010-51230

BOLT

41

01643-31232

WASHER

Выбрано товаров: 54
