Запчасти Komatsu PC200-6 РУКОЯТЬ (.M) (ДОПОЛН. ГИДРОЛИНИЯ) РАБОЧЕЕ ОБОРУДОВАНИЕ

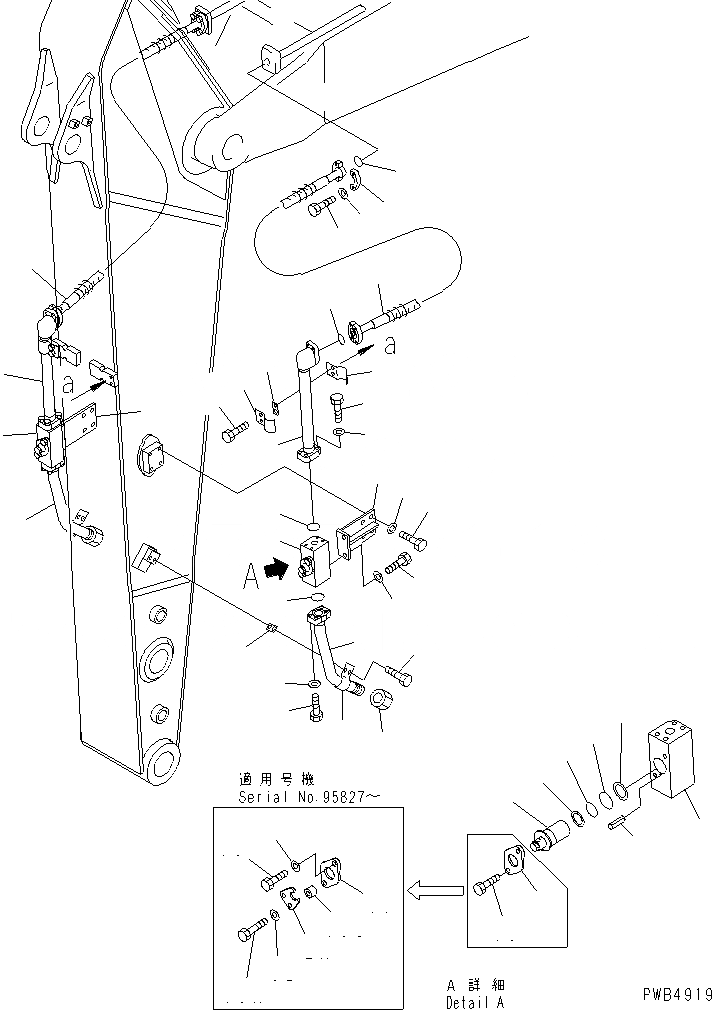

Схема запчастей Komatsu PC200-6 - РУКОЯТЬ (.M) (ДОПОЛН. ГИДРОЛИНИЯ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
2
3
4
5
6
6
7
8
9
9
9
10
11
11
12
12A
13
13
13A
13B
13B
13C
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35

Артикул

Название

Примечание

Количество

1

07097-21014

HOSE

2

21T-09-11460

O-RING

3

07371-31049

FLANGE

4

07372-21035

BOLT

5

01643-51032

WASHER

6

20Y-970-3220

BRACKET

7

01010-81230

BOLT

7

01010-51230

BOLT

8

01643-31232

WASHER

|$18

20Y-970-2301

VALVE ASS'Y

|$19

20Y-970-2300

STOP VALVE ASS'Y

9

BODY

9

BODY

10

20Y-970-3241

ROTOR

10

20Y-970-3240

ROTOR

11

20Y-970-3270

PLATE

12

04025-00412

PIN

12A

20Y-970-4612

PLATE

12A

20Y-970-4611

PLATE

13

01010-81025

BOLT

13

01010-51025

BOLT

13A

01010-81045

BOLT

13B

01643-31032

WASHER

13C

201-03-29160

SPACER

14

07000-13032

O-RING

15

07001-03032

RING

16

07000-13038

O-RING

17

07001-03038

RING

18

20Y-970-3210

TUBE

19

07000-13035

O-RING

20

07372-21040

BOLT

21

01643-51032

WASHER

22

207-62-31330

CLAMP

23

01010-81225

BOLT

24

20Y-62-13450

PLATE

25

01010-81230

BOLT

25

01010-51230

BOLT

26

01643-31232

WASHER

27

205-970-7680

PLUG

28

20Y-970-6310

TUBE,L.H.

29

20Y-970-6390

TUBE,R.H.

30

207-62-31330

CLAMP

31

01010-81230

BOLT

31

01010-81235

BOLT

31

01010-51235

BOLT

32

20Y-62-13450

PLATE

33

07000-13035

O-RING

34

07372-21040

BOLT

35

01643-51032

WASHER

Выбрано товаров: 49
