ГИДР. НАСОС. ASSEMBLY COMPLETE ASSEMBLY

Запчасти Komatsu PC200-5 ГИДР. НАСОС. ASSEMBLY COMPLETE ASSEMBLY УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

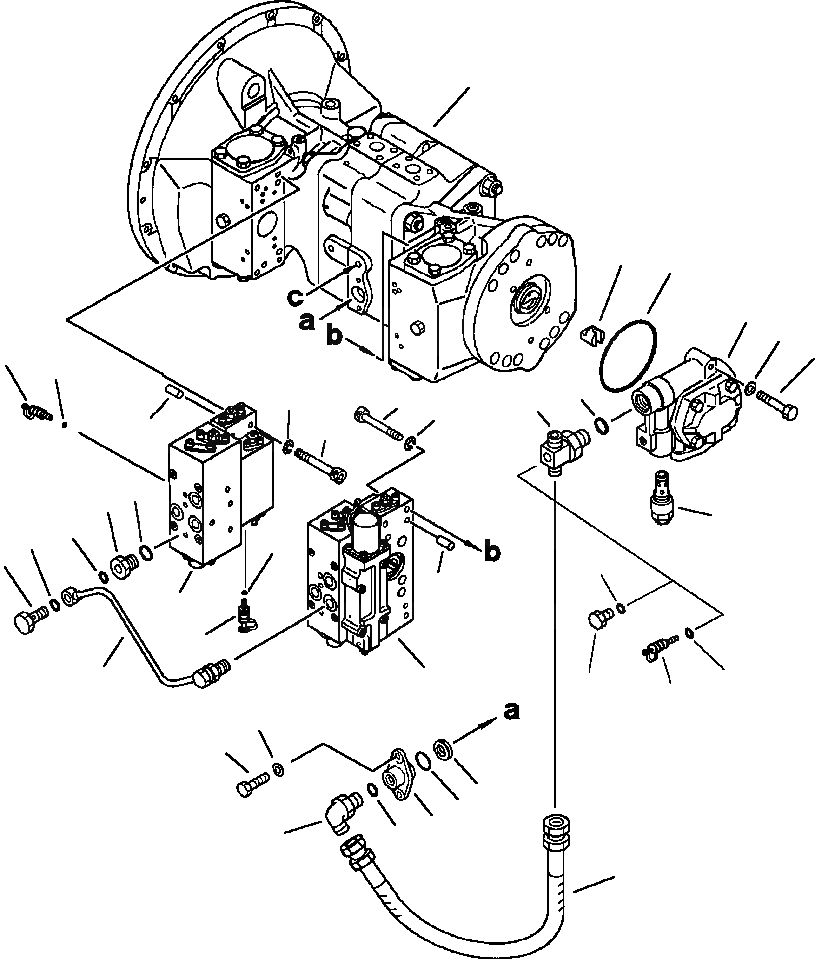

Схема запчастей Komatsu PC200-5 - ГИДР. НАСОС. ASSEMBLY COMPLETE ASSEMBLY УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
1
28
29
2
5
4
30
31
9
25
26
6
26
25
27
21
20
3
24
24
23
8
27
18
30
8
22
19
7
7
17
16
14
15
13
12
10
11
31
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

708-25-04051

PUMP ASSEMBLY, HYDRAULIC

|$1

708-25-04014

PUMP ASSEMBLY, HYDRAULIC

4

01010-31260

BOLT

5

01643-31232

WASHER

6

708-25-19220

JOINT

7

07040-11107

PLUG

7

799-101-5220

NIPPLE, QUICK DISCONNECT

8

07002-01023

O-RING

9

07002-02434

O-RING

10

07002-02034

O-RING

11

07102-20404

HOSE

12

07235-10422

ELBOW

13

708-25-19120

FLANGE

14

720-68-15240

FILTER, CHARGING PUMP TO CENTER ASSEMBLY

15

07000-02021

O-RING

16

01010-30820

BOLT

17

01643-50823

WASHER

20

706-46-53260

PLUG

21

07002-01423

O-RING

22

708-25-19140

TUBE

23

706-46-53180

BOLT, EYE

24

07000-02012

O-RING

25

708-25-19130

BOLT

26

01602-00825

WASHER, SPRING

27

04020-00616

PIN, DOWEL

28

708-25-32730

COUPLING

29

704-28-02710

O-RING

30

799-101-5220

NIPPLE, QUICK DISCONNECT

31

07002-01023

O-RING
