Запчасти Komatsu PC180NLC-7K ОХЛАЖД-Е (РАДИАТОР И МАСЛООХЛАДИТЕЛЬ) СИСТЕМА ОХЛАЖДЕНИЯ

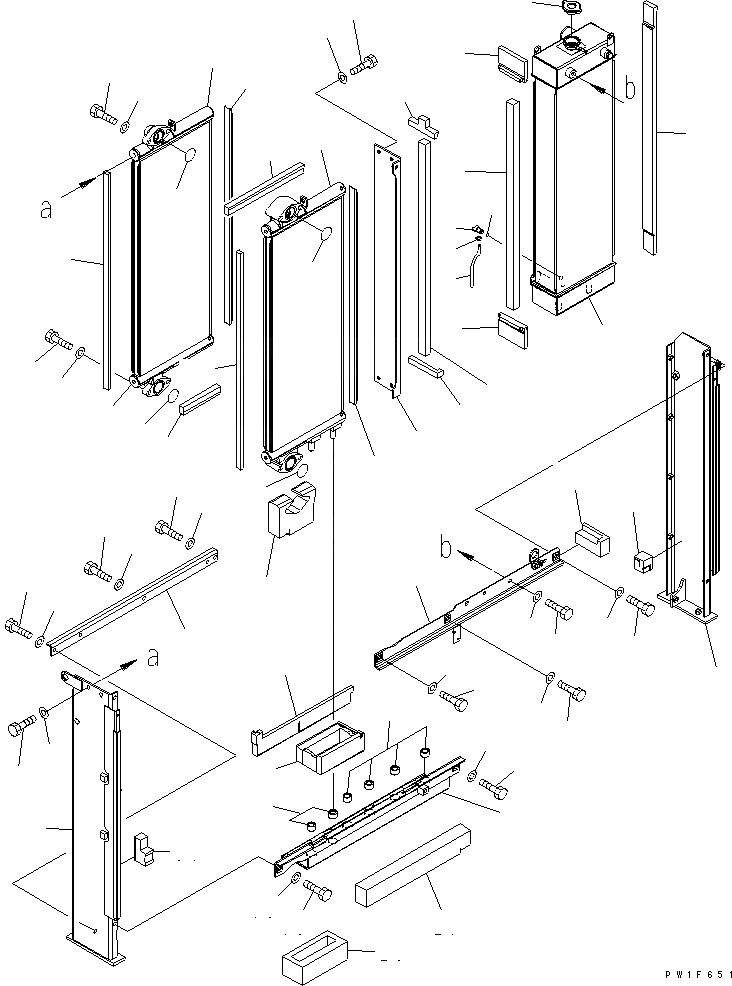

Схема запчастей Komatsu PC180NLC-7K - ОХЛАЖД-Е (РАДИАТОР И МАСЛООХЛАДИТЕЛЬ) СИСТЕМА ОХЛАЖДЕНИЯ
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
18
19
19
20
21
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
37
38
38
39
40
41
42
43
43
43
43
44
45
46
47
48
49
50
51
52

Артикул

Название

Примечание

Количество

1

21K-03-71111

RADIATOR CORE ASS'Y

2

21K-03-71621

SHEET

3

21K-03-71671

SHEET

4

21K-03-71681

SHEET

5

20Y-03-22110

CAP

6

205-03-62660

PLUG

7

07000-11007

O-RING

8

203-03-41410

HOSE

9

20Y-03-11330

CLIP

10

01010-81020

BOLT

11

01643-31032

WASHER

12

21K-03-71161

FRAME

13

21K-03-71171

FRAME

14

21K-03-71181

FRAME

15

01010-81025

BOLT

16

01643-31032

WASHER

17

21K-03-71191

FRAME

18

01010-81025

BOLT

19

01643-31032

WASHER

20

21K-03-71441

FRAME

21

01010-81025

BOLT

22

01643-31032

WASHER

23

01010-81030

BOLT

24

01643-31032

WASHER

25

22B-03-12590

CUSHION

26

21K-03-71281

SHEET

27

21K-03-71321

SHEET

28

21K-03-71631

SHEET

29

21K-03-71650

SHEET

30

21K-03-71690

SHEET

31

21K-03-71710

SHEET

32

21K-03-71721

SHEET

33

21K-03-71121

OIL COOLER

34

07000-13045

O-RING

35

21K-03-71471

OIL COOLER

36

07000-13045

O-RING

37

01010-81240

BOLT

38

01643-31232

WASHER

39

21K-03-71141

BRACKET

40

01010-81020

BOLT

41

01643-31032

WASHER

42

21K-03-71581

SHEET

43

21K-03-71590

SHEET

44

21K-03-71611

SHEET

45

21K-03-71641

SHEET

46

21K-03-71730

SHEET

47

21K-03-71741

SHEET

48

21K-03-71750

SHEET

49

01010-81025

BOLT

50

01643-31032

WASHER

51

01010-81020

BOLT

52

01643-31032

WASHER

Выбрано товаров: 52
