Запчасти Komatsu PC180LC-7K РУКОЯТЬ (.M) (ДОПОЛН. ГИДРОЛИНИЯ) РАБОЧЕЕ ОБОРУДОВАНИЕ

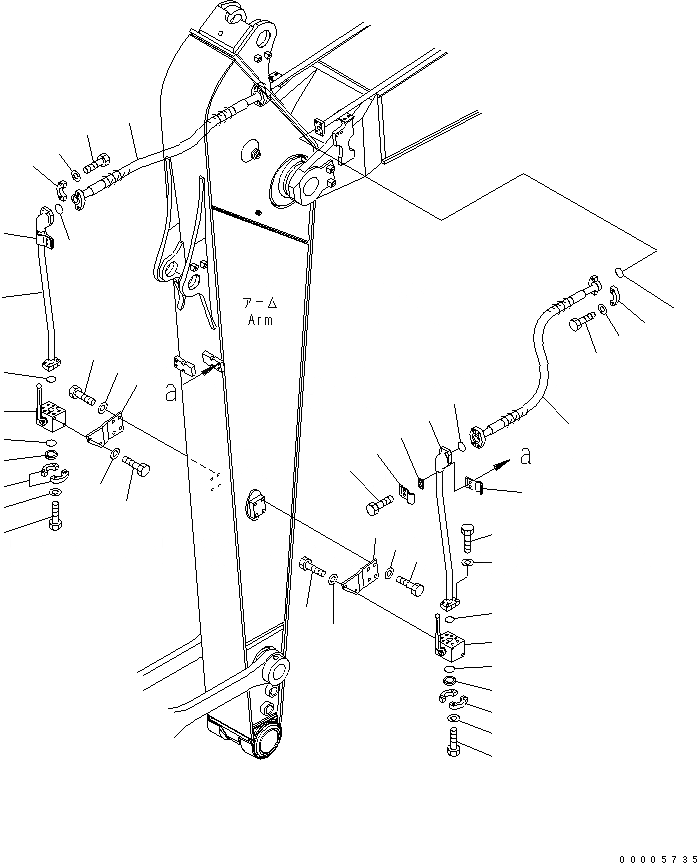

Схема запчастей Komatsu PC180LC-7K - РУКОЯТЬ (.M) (ДОПОЛН. ГИДРОЛИНИЯ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
4
5
3
2
14
13
17
9
21
20
22
24
23
11
10
6
8
7
10
11
15
14
16
12
2
6
8
7
14
18
19
17
9
21
20
22
24
23
1
4
5
3
2

Артикул

Название

Примечание

Количество

1

07099-21015

HOSE

2

21T-09-11460

O-RING

3

07371-31049

FLANGE,SPLIT

4

07372-21035

BOLT

5

01643-51032

WASHER

6

21K-62-74630

BRACKET

7

01010-81230

BOLT

8

01643-51232

WASHER

9

20G-62-K5722

VALVE

10

01010-81030

BOLT

11

01643-31032

WASHER

12

21K-62-74640

TUBE

13

21K-62-74650

TUBE

14

207-62-31330

CLAMP

15

01010-81230

BOLT

16

20Y-62-13450

PLATE

17

07000-13035

O-RING

18

07372-21040

BOLT

19

01643-31032

WASHER

20

07378-11000

HEAD

21

07000-13032

O-RING

22

07371-31049

FLANGE

23

07372-21035

BOLT

24

01643-51032

WASHER

Выбрано товаров: 24
