ВОЗД. СИСТЕМА (ТРУБЫ)(№-999)

Запчасти Komatsu PC1800-6 ВОЗД. СИСТЕМА (ТРУБЫ)(№-999) ВОЗД. СИСТЕМА

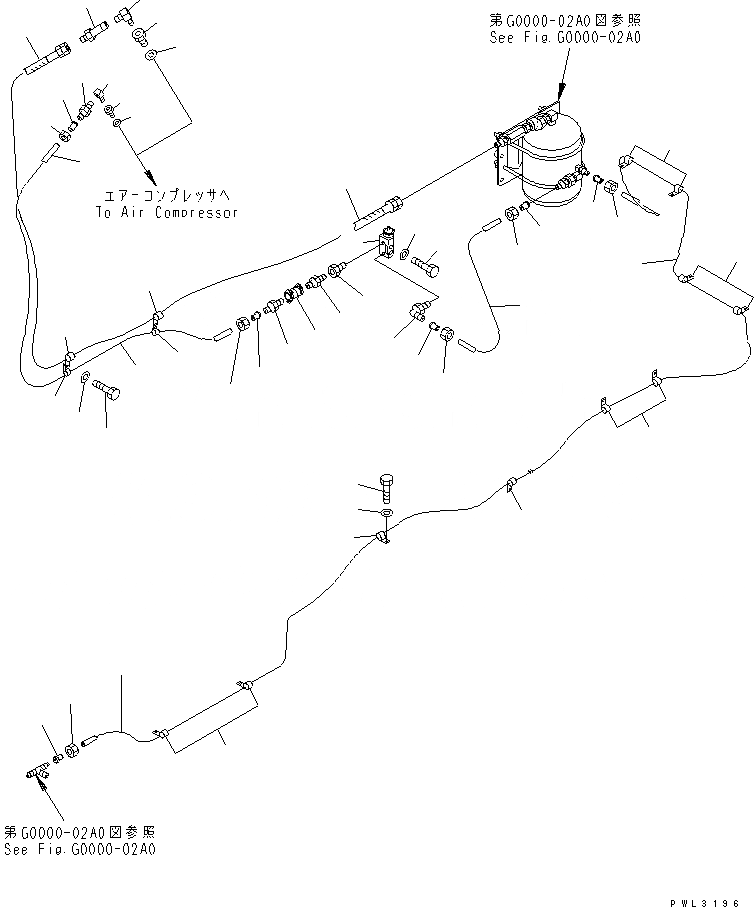

Схема запчастей Komatsu PC1800-6 - ВОЗД. СИСТЕМА (ТРУБЫ)(№-999) ВОЗД. СИСТЕМА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
21
22
22
23
23
24
24
25
26
26
27
27
28
28
29
29
30
30
31
31
31
31
31
31
32
33
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

209-68-51170

NIPPLE

2

205-68-51210

GASKET

3

209-68-51180

ELBOW

4

209-68-51110

NIPPLE

5

07836-00613

CONNECTOR

6

560-44-14460

NIPPLE

7

209-68-51150

NIPPLE

8

07004-01525

GASKET

9

500-44-14110

AIR GOVERNOR ASS'Y

10

01010-80875

BOLT

11

01643-30823

WASHER

12

07834-00410

ELBOW

13

07325-10100

NIPPLE

14

07326-10201

ADAPTER

15

07324-60200

COUPLING

16

07836-00613

CONNECTOR

17

21T-68-11620

HOSE

18

21T-68-11320

CLIP

18

21T-68-11320

CLIP

19

01010-81220

BOLT

19

01010-81220

BOLT

20

01643-31232

WASHER

20

01643-31232

WASHER

21

07822-00628

TUBE

22

07832-00614

NUT

23

07831-00612

SLEEVE

24

113-04-22180

CLIP

24

113-04-22180

CLIP

25

07822-00406

TUBE

26

07832-00410

NUT

27

07831-00411

SLEEVE

28

07822-00686

HOSE

29

07832-00614

NUT

30

07831-00612

SLEEVE

31

113-04-22180

CLIP

32

01010-81220

BOLT

33

01643-31232

WASHER

Выбрано товаров: 37
