Запчасти Komatsu PC1800-6-M1 ВОЗД. СИСТЕМА (ТРУБЫ)(№-) ВОЗД. СИСТЕМА

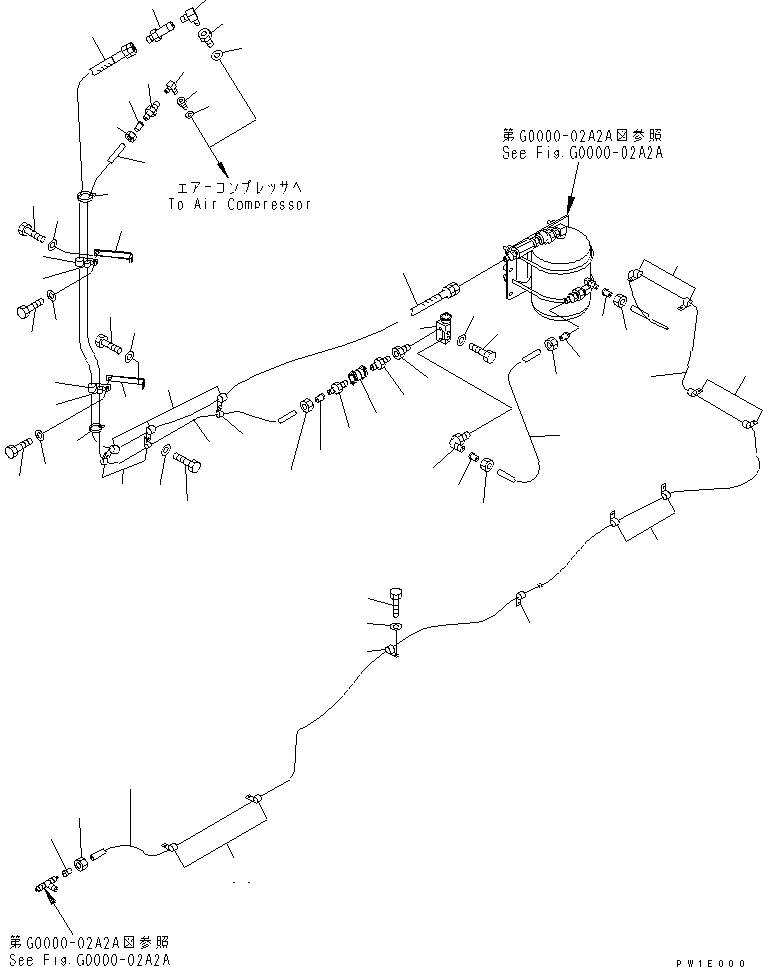

Схема запчастей Komatsu PC1800-6-M1 - ВОЗД. СИСТЕМА (ТРУБЫ)(№-) ВОЗД. СИСТЕМА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
19
20
21
21
22
22
23
23
24
24
25
25
26
26
26
26
27
28
28
29
29
30
30
31
31
32
32
33
33
33
33
33
33
34
35
36
36
37
37
38
38
39
39

Артикул

Название

Примечание

Количество

1

209-68-51170

NIPPLE

2

205-68-51210

GASKET

3

209-68-51180

ELBOW

4

209-68-51110

NIPPLE

5

07836-00613

CONNECTOR

6

560-44-14460

NIPPLE

7

209-68-51150

NIPPLE

8

07004-01525

GASKET

9

500-44-14110

AIR GOVERNOR ASS'Y

10

01010-80875

BOLT

11

01643-30823

WASHER

12

07834-00410

ELBOW

13

07325-10100

NIPPLE

14

07326-10201

ADAPTER

15

07324-60200

COUPLING

16

07834-00613

ELBOW

17

21T-68-11620

HOSE

18

21T-68-11320

CLIP

19

01010-81220

BOLT

20

01643-31232

WASHER

21

01010-81225

BOLT

22

01643-31232

WASHER

23

07822-00630

TUBE

24

07832-00614

NUT

25

07831-00612

SLEEVE

26

113-04-22180

CLIP

27

07822-00406

TUBE

28

07832-00410

NUT

29

07831-00411

SLEEVE

30

07822-00681

HOSE

31

07832-00614

NUT

32

07831-00612

SLEEVE

33

113-04-22180

CLIP

|33

113-04-22180

CLIP

34

01010-81220

BOLT

35

01643-31232

WASHER

36

21T-04-71320

BRACKET

37

01010-81220

BOLT

38

01643-31232

WASHER

39

08034-20536

BAND

Выбрано товаров: 40
