Запчасти Komatsu PC16R-3 КАБИНА (/) ЧАСТИ КОРПУСА И КАБИНА

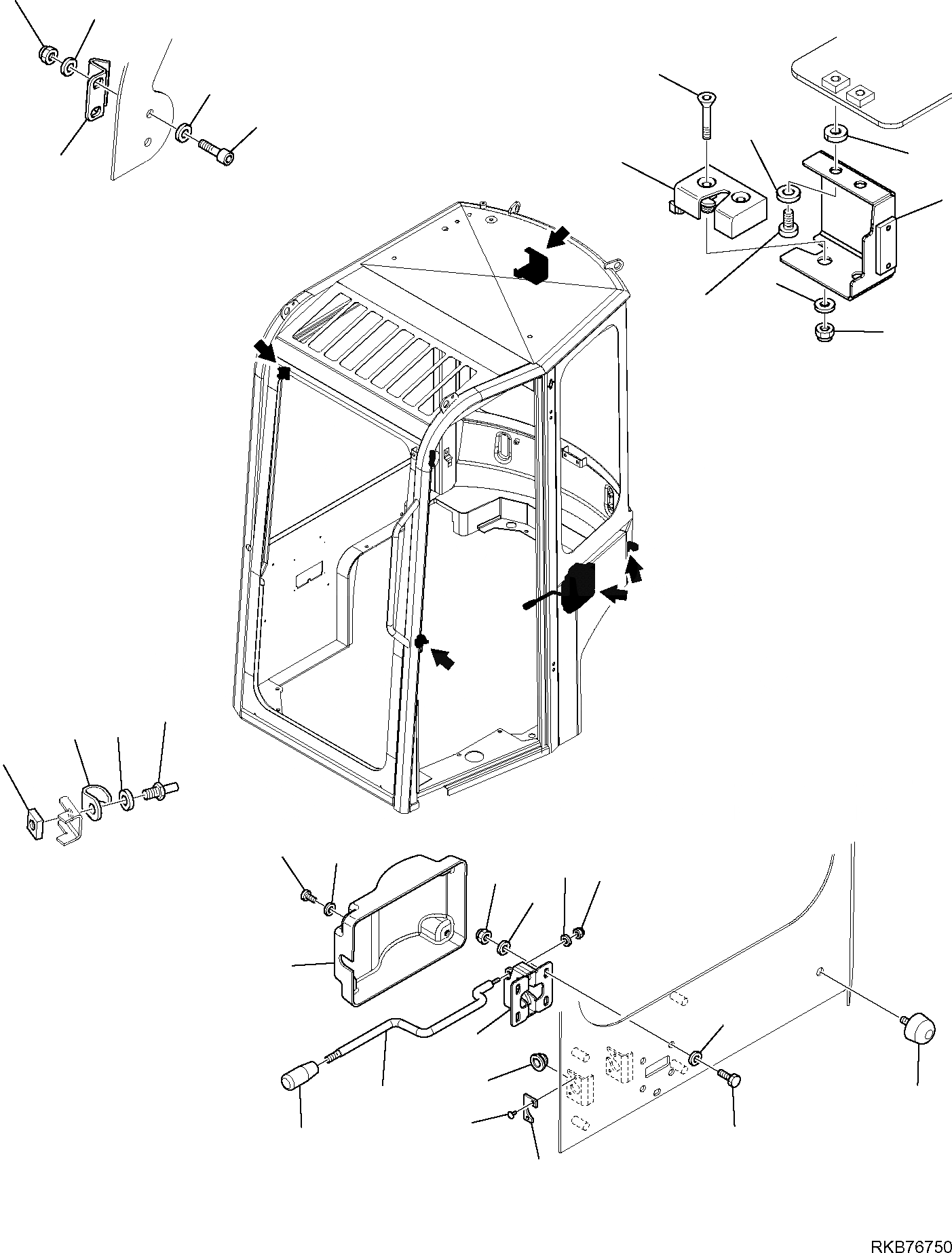

Схема запчастей Komatsu PC16R-3 - КАБИНА (/) ЧАСТИ КОРПУСА И КАБИНА
4
3
6
3
2
30
31
5
1
28
7
29
8
25
26
24
27
12
10
20
19
16
15
11
15
13
21
9
17
23
14
18
22
a
a
b
b
c
c
d
d

Артикул

Название

Примечание

Количество

\0

22J-54-R1511

OPERATOR'S CAB, ASSEMBLY

1

2A1-54-14360

BRACKET

2

42N-54-17140

SCREW

3

2A1-54-14940

WASHER

4

01598-00608

NUT

5

2A1-54-14810

LOCK

6

01240-00830

SCREW

7

01602-20825

WASHER, SPRING

8

21D-09-21440

NUT

9

22J-54-R4790

CUSHION

10

2A1-54-15030

WASHER

11

22J-54-R4380

PIN

12

37A-09-1W042

SCREW

13

2A1-54-14540

LOCK

14

395-56-13500

BOLT

15

395-56-14660

WASHER

16

395-56-14670

NUT

17

22J-54-R4530

LEVER

18

21D-54-14750

KNOB

19

01640-20408

WASHER

20

21D-09-23130

NUT

21

21D-54-13380

SLEEVE

22

22J-54-R4570

PLATE

23

42N-54-17570

RIVET

24

42N-54-13720

HOOK

25

21D-54-13310

PIN

26

01640-21223

WASHER

27

2A1-54-14820

PLATE

28

22J-54-R4D80

PLATE

29

37A-09-11067

BOLT

30

01640-20816

WASHER

31

22J-54-R4810

INSERT

Выбрано товаров: 32
