Запчасти Komatsu PC1600SP-1 ЭЛЕКТРИКА (ЭЛЕКТРОПРОВОДКА) (АККУМУЛЯТОР - ДВИГАТЕЛЬ) ЭЛЕКТРИКА

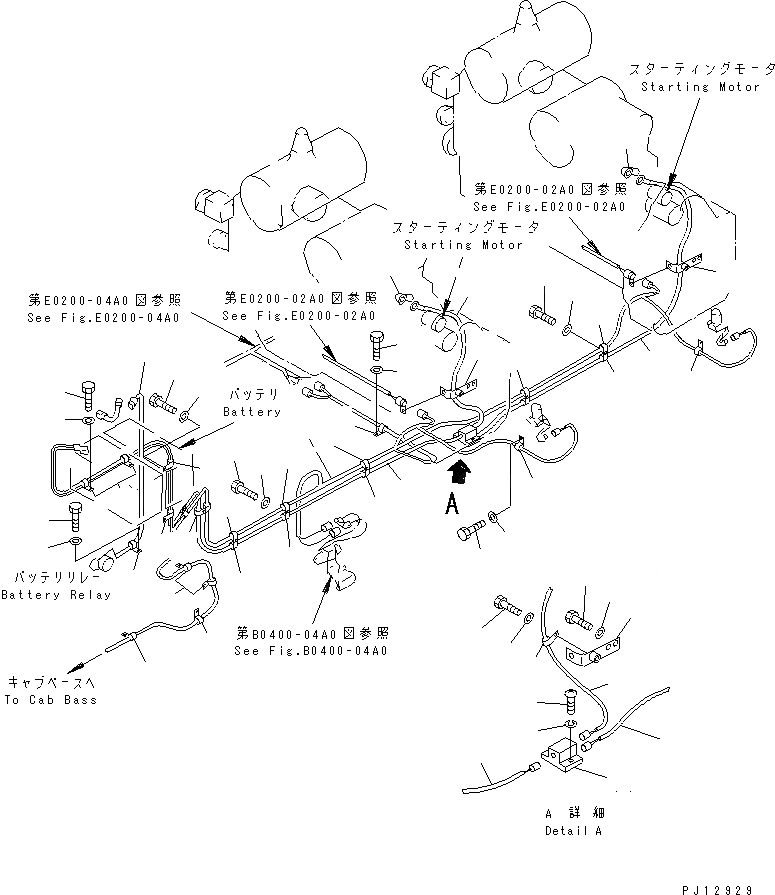

Схема запчастей Komatsu PC1600SP-1 - ЭЛЕКТРИКА (ЭЛЕКТРОПРОВОДКА) (АККУМУЛЯТОР - ДВИГАТЕЛЬ) ЭЛЕКТРИКА
1
2
3
4
5
6
6
6
6
6
6
6
6
6
6
6
7
7
8
9
10
11
12
13
13
14
14
14
14
15
15
15
16
16
16
17
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
26
27
28

Артикул

Название

Примечание

Количество

1

08028-15100

WIRE, 1000MM

2

08036-01814

CLIP

3

01010-81225

BOLT

3

01010-81220

BOLT

4

01643-31232

WASHER

5

21T-06-71154

WIRING HARNESS

5

21T-06-71153

WIRING HARNESS

5

21T-06-71152

WIRING HARNESS

5

21T-06-71151

WIRING HARNESS

6

08036-02514

CLIP

7

08036-00814

CLIP

8

01010-81225

BOLT

9

01643-31232

WASHER

10

08036-01814

CLIP

11

01010-81225

BOLT

12

01643-31232

WASHER

13

08028-15450

WIRE, 4500MM

14

08036-01814

CLIP

15

01010-81225

BOLT

16

01643-31232

WASHER

17

21T-06-12540

TERMINAL

18

01220-40630

SCREW

19

01602-20619

WASHER,SPRING

20

08028-25125

WIRE

21

08028-25250

WIRE

22

08038-00035

CAP

23

08036-01814

CLIP

24

01010-81225

BOLT

25

01643-31232

WASHER

26

21T-06-71880

BRACKET

27

01010-81225

BOLT

28

01643-31232

WASHER

Выбрано товаров: 32
