Запчасти Komatsu PC1600SP-1 ПОВОРОТНОЕ СОЕДИНЕНИЕ ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

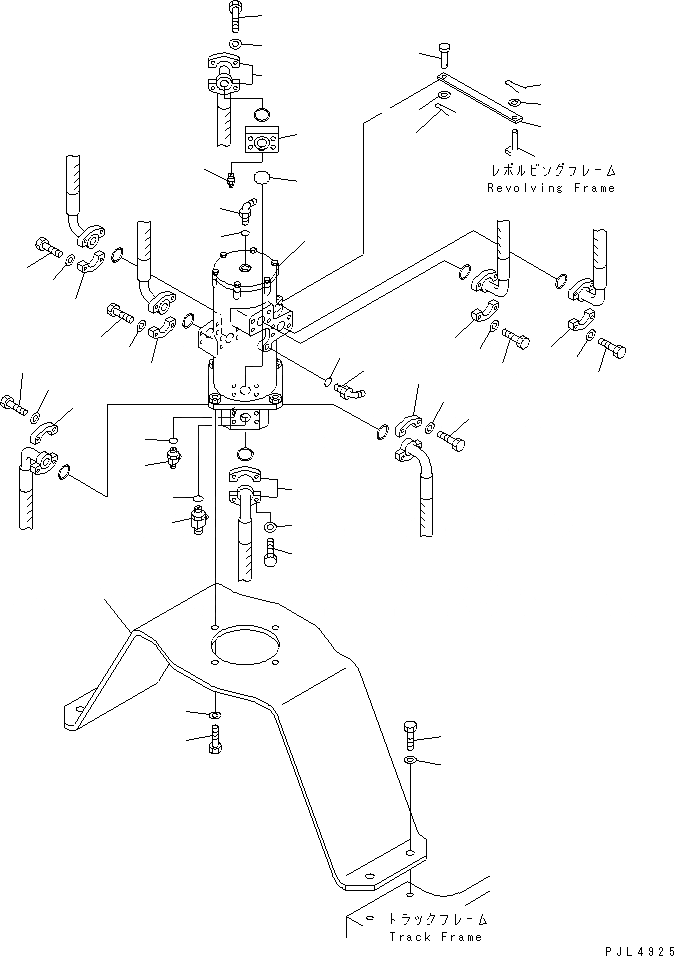

Схема запчастей Komatsu PC1600SP-1 - ПОВОРОТНОЕ СОЕДИНЕНИЕ ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
43
44
45

Артикул

Название

Примечание

Количество

1

703-15-00130

SWIVEL JOINT ASS'Y

|1

703-15-73201

SWIVEL JOINT ASS'Y,(SEE FIG. Y1627-01A0)

2

07371-51470

FLANGE

3

01010-81455

BOLT

4

01643-31445

WASHER

5

07371-51470

FLANGE

6

01010-81455

BOLT

7

01643-31445

WASHER

8

07371-51470

FLANGE

9

01010-81455

BOLT

10

01643-31445

WASHER

11

07371-51470

FLANGE

12

01010-81455

BOLT

13

01643-31445

WASHER

14

21T-62-74120

BLOCK

15

07000-13048

O-RING

16

07371-51470

FLANGE

17

01010-81495

BOLT

18

01643-31445

WASHER

19

07371-51470

FLANGE

20

01010-81455

BOLT

21

01643-31445

WASHER

22

07371-51470

FLANGE

23

01010-81455

BOLT

24

01643-31445

WASHER

25

07371-51470

FLANGE

26

01010-81455

BOLT

27

01643-31445

WASHER

28

209-62-57430

TEE

29

07002-12434

O-RING

30

209-62-15720

NIPPLE

31

209-62-57210

TEE

32

07002-12034

O-RING

33

07235-10628

ELBOW

34

07002-02434

O-RING

35

07235-10315

ELBOW

36

07002-02034

O-RING

37

21N-62-12420

PLATE

38

209-62-52560

PIN

39

04050-14028

PIN

|39

04052-11664

PIN

40

01641-21626

WASHER

41

21T-62-74110

BRACKET

42

01010-82455

BOLT

43

01643-32460

WASHER

44

01010-82070

BOLT

45

01643-32060

WASHER

Выбрано товаров: 47
