Запчасти Komatsu PC1600SP-1 ПРАВ. КРЫШКА(РАМА И ДВЕРЬ)(№8-9) ЧАСТИ КОРПУСА

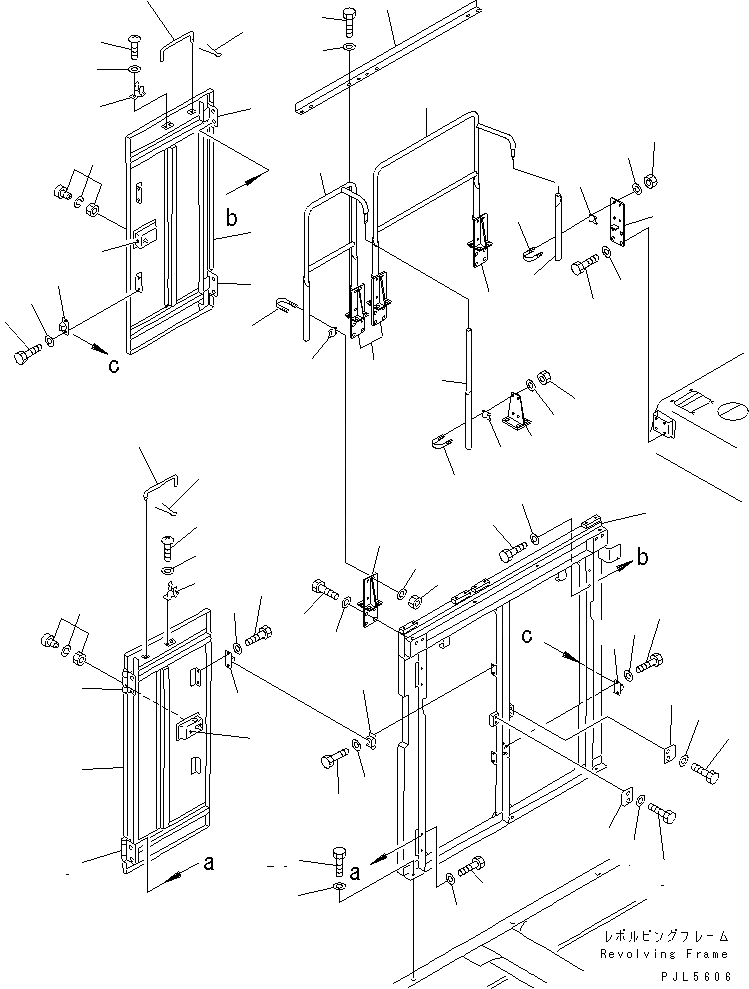

Схема запчастей Komatsu PC1600SP-1 - ПРАВ. КРЫШКА(РАМА И ДВЕРЬ)(№8-9) ЧАСТИ КОРПУСА
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
11
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
42
42
43
43
43
44
44
44
45
45
45

Артикул

Название

Примечание

Количество

1

21T-54-74740

FRAME

2

21T-54-73210

PLATE

3

01010-81025

BOLT

4

01643-31032

WASHER

5

205-54-51970

DOVE TAIL

6

01010-80616

BOLT

7

01643-30623

WASHER

8

21T-54-73180

DOOR,R.H.

9

21T-54-73190

HINGE (WELDED)

10

421-54-11372

LOCK ASS'Y (WELDED)

11

421-54-11381

LOCK

12

21T-54-73170

DOOR,L.H.

13

21T-54-73190

HINGE (WELDED)

14

421-54-11362

LOCK ASS'Y (WELDED)

15

421-54-11381

LOCK

16

205-54-53550

DOVE TAIL

17

01010-80616

BOLT

18

01643-30623

WASHER

19

20B-54-12210

SPRING

20

01220-40408

SCREW

21

01641-20405

WASHER

22

205-54-64140

BAR

23

04050-13018

PIN,COTTER

24

01010-81230

BOLT

25

01643-31232

WASHER

26

01010-81230

BOLT

27

01643-31232

WASHER

28

21T-54-78420

HAND RAIL

29

21T-54-78340

HAND RAIL

30

21T-54-78350

HAND RAIL

31

21T-54-78360

HAND RAIL

32

19M-54-13660

BRACKET

33

21T-54-78370

BRACKET

34

01010-81235

BOLT

35

175-54-34170

WASHER

36

21T-54-78380

BRACKET

37

01010-81230

BOLT

38

175-54-34170

WASHER

39

21T-54-78410

BRACKET

40

01010-81235

BOLT

41

175-54-34170

WASHER

42

07283-33450

CLIP

43

07283-53444

SEAT

44

01599-01011

NUT

45

01643-31032

WASHER

Выбрано товаров: 45
