Запчасти Komatsu PC1600-1 ДРЕНАЖН. ТРУБЫ (МОТОР - ПОВОРОТНОЕ СОЕДИНЕНИЕ) НИЖНЯЯ ГИДРОЛИНИЯ И ЛИНИЯ ХОДА

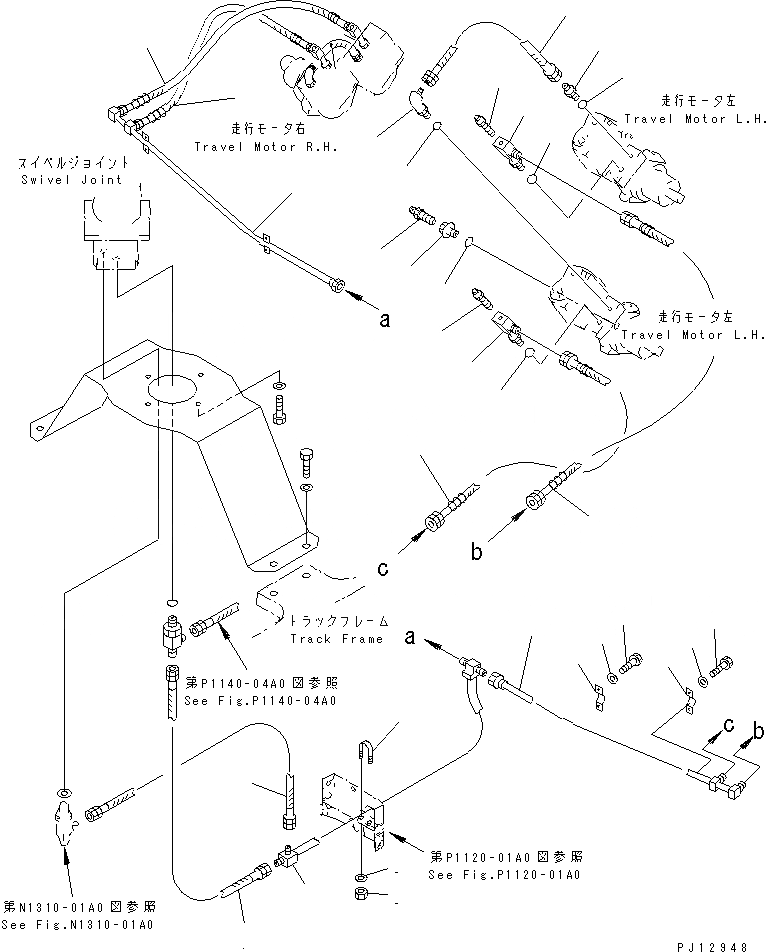

Схема запчастей Komatsu PC1600-1 - ДРЕНАЖН. ТРУБЫ (МОТОР - ПОВОРОТНОЕ СОЕДИНЕНИЕ) НИЖНЯЯ ГИДРОЛИНИЯ И ЛИНИЯ ХОДА
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23

Артикул

Название

Примечание

Количество

1

07102-20612

HOSE

2

07102-20312

HOSE

3

21T-62-74161

TUBE

4

07283-22236

CLIP

5

01599-01011

NUT

6

01643-31032

WASHER

7

21T-62-74170

TUBE

8

07282-12288

CLAMP

9

01010-81020

BOLT

|9

01010-51020

BOLT

10

01643-31032

WASHER

11

07103-20312

HOSE

12

07103-20315

HOSE

13

209-62-54170

ELBOW

14

20B-27-11210

BLEEDER

15

07002-02434

O-RING

16

07096-00204

HOSE

17

07235-10210

ELBOW

18

07002-11423

O-RING

19

07230-20210

UNION

20

07002-11423

O-RING

21

07002-02434

O-RING

22

706-87-40150

PLUG

23

20B-27-11210

BLEEDER

Выбрано товаров: 24
