Запчасти Komatsu PC1600-1 ПОРУЧНИAND ЛЕСТНИЦА¤ ПРАВ. ЧАСТИ КОРПУСА

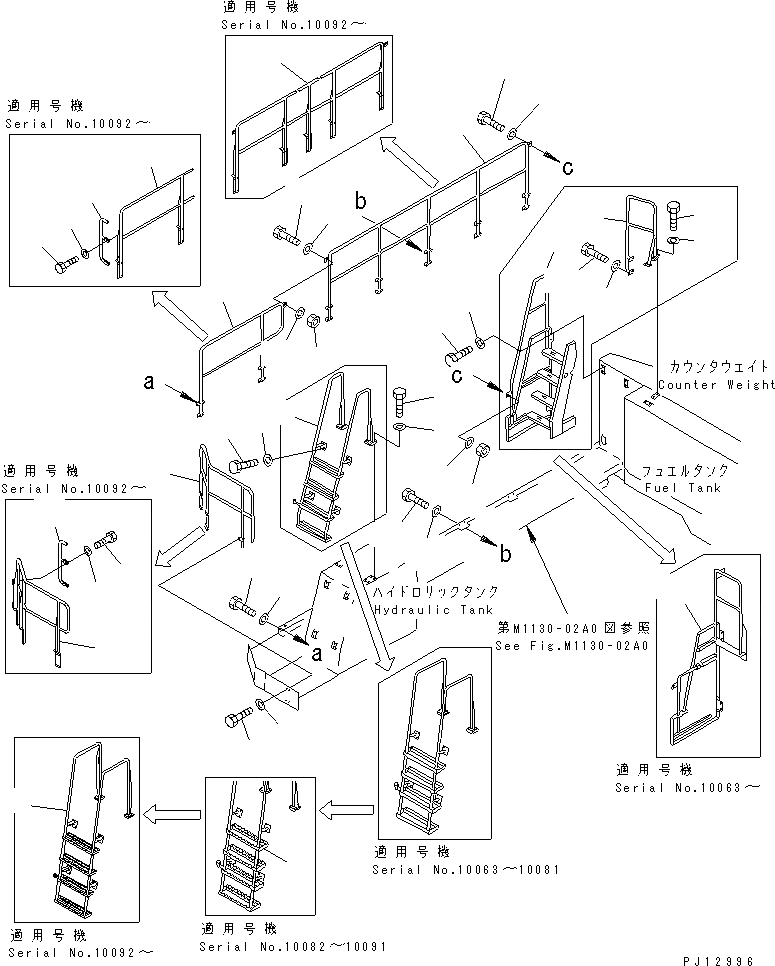

Схема запчастей Komatsu PC1600-1 - ПОРУЧНИAND ЛЕСТНИЦА¤ ПРАВ. ЧАСТИ КОРПУСА
1
1
1
2
3
4
5
6
6
7
8
8A
8B
8C
9
9
9A
9B
9C
10
11
12
12
13
14
15
15
16
16
16
16
17
17
18
18
19
20
21
22
23
24
25

Артикул

Название

Примечание

Количество

1

21T-54-75294

LADDER

|1

21T-54-75292

LADDER

|1

21T-54-75291

LADDER

|1

21T-54-75290

LADDER

2

01010-81240

BOLT

|2

01010-51240

BOLT

3

01643-31232

WASHER

4

01010-81230

BOLT

5

175-54-34170

WASHER

6

21T-54-75312

HAND RAIL

|6

21T-54-75310

HAND RAIL

7

01010-81230

BOLT

|7

01010-51230

BOLT

8

175-54-34170

WASHER

8A

21T-54-75650

GRIP

8B

01010-81235

BOLT

8C

01643-31232

WASHER

9

21T-54-75322

HAND RAIL

|9

21T-54-75320

HAND RAIL

9A

21T-54-75650

GRIP

9B

01010-81235

BOLT

9C

01643-31232

WASHER

10

01010-81230

BOLT

|10

01010-51230

BOLT

11

175-54-34170

WASHER

12

21T-54-75332

HAND RAIL

|12

21T-54-75330

HAND RAIL

13

01010-81230

BOLT

14

175-54-34170

WASHER

15

01010-81230

BOLT

16

175-54-34170

WASHER

17

01580-11210

NUT

18

21T-54-75282

LADDER

|18

21T-54-75281

LADDER

19

01010-81230

BOLT

20

01643-31232

WASHER

21

21T-54-75191

HAND RAIL,R.H.

22

01010-81230

BOLT

23

175-54-34170

WASHER

24

01010-81255

BOLT

25

175-54-34170

WASHER

Выбрано товаров: 41
