Запчасти Komatsu PC15R-8 РУКОЯТЬ (QUICK ГИДРОМОЛОТ РУКОЯТЬ СПЕЦ-Я.) РАБОЧЕЕ ОБОРУДОВАНИЕ

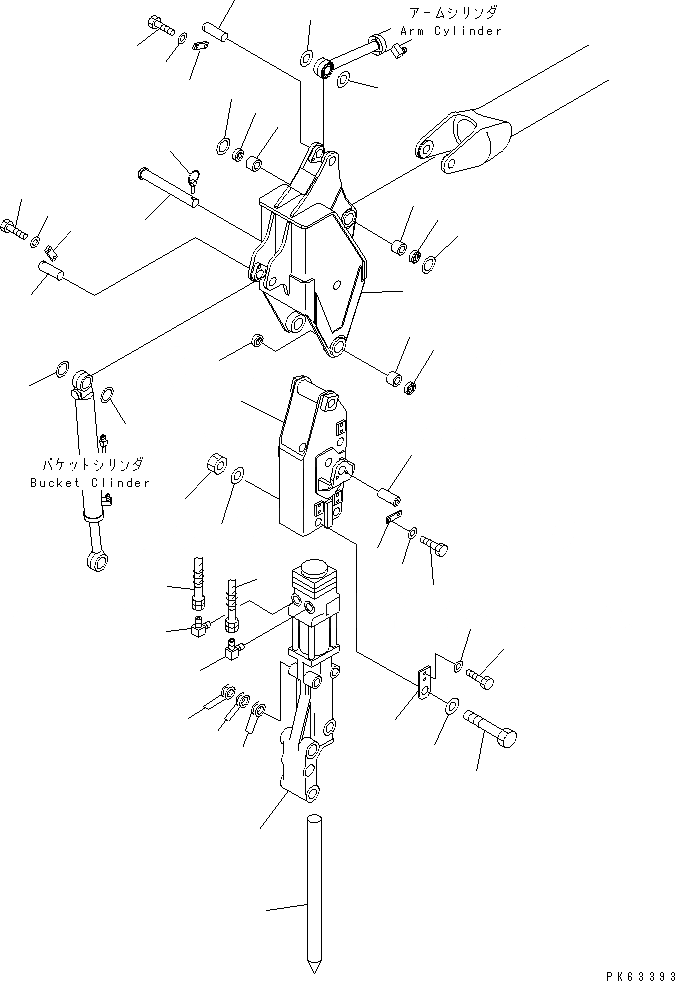

Схема запчастей Komatsu PC15R-8 - РУКОЯТЬ (QUICK ГИДРОМОЛОТ РУКОЯТЬ СПЕЦ-Я.) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
22
23
24
24
25
25
25
25
25
25
26
26
27
27
28
28

Артикул

Название

Примечание

Количество

|1

20W-970-3371

ARM ASS'Y,1ST

1

20W-970-3383

ARM

2

20A-70-11120

BUSHING

3

20A-70-12221

SEAL

4

20M-970-8312

ARM,2ND

|4

20M-970-8321

BRACKET,L.H. (WELDED)

|4

20M-970-8331

BRACKET,R.H. (WELDED)

5

20M-970-8620

PIN

6

04082-00110

LOCK

7

01010-81020

BOLT

8

01643-31032

WASHER

9

20M-970-8781

PIN

10

20P-971-7460

PIN,LINCH

11

20M-970-8201

BREAKER ASS'Y

12

20M-970-7850

PLATE

13

01010-81020

BOLT

14

01643-31032

WASHER

15

20M-970-7222

BOLT

16

01643-32460

WASHER

17

01582-12419

NUT

18

20M-970-7920

SHIM

19

20M-970-7930

SHIM

20

20M-970-7940

SHIM

21

20M-970-8911

HOSE

22

20M-973-1730

ELBOW

23

20M-970-7160

CHISEL

|23

20M-970-7550

PIN,LOCK

|23

20P-971-7460

PIN,RING

24

20M-70-81322

PIN

25

20N-70-11280

SPACER¤ 1.0MM

26

04082-00110

LOCK

27

01010-81020

BOLT

28

01643-31032

WASHER

Выбрано товаров: 33
