Запчасти Komatsu PC15-3 ГИДРОЛИНИЯ (ВСАСЫВ. И ЛИНИЯ ПОДАЧИ)(№-) ГИДРАВЛИКА

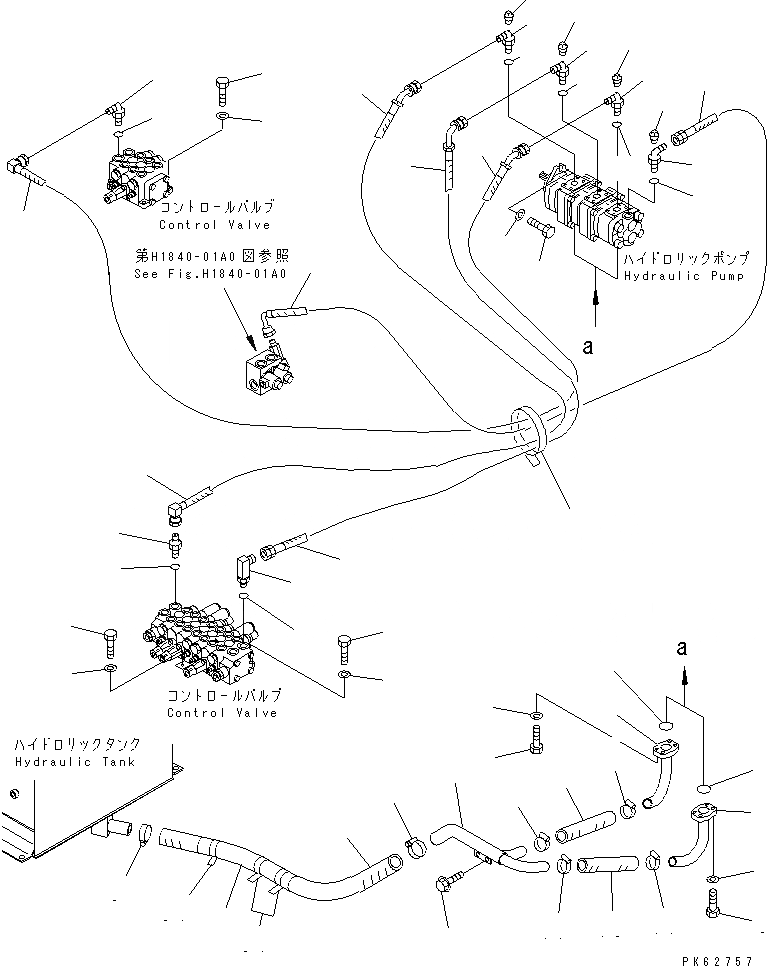

Схема запчастей Komatsu PC15-3 - ГИДРОЛИНИЯ (ВСАСЫВ. И ЛИНИЯ ПОДАЧИ)(№-) ГИДРАВЛИКА
1
2
3
3
4
5
6
7
7
8
8
9
9
10
10
11
11
11
11
12
13
14
14
15
16
17
17
17
17
18
18
18
19
20
20
21
21
22
22
23
23
24
25
26
27
27
27
28
29
30
31
31
32
33
34
34
34

Артикул

Название

Примечание

Количество

1

07260-23284

HOSE

2

20N-62-72125

TUBE

3

07281-00489

CLAMP

4

01435-01020

BOLT

5

20N-62-72130

TUBE

6

20N-62-72715

TUBE

7

07000-13035

O-RING

8

01010-50830

BOLT

9

01643-30823

WASHER

10

07260-22622

HOSE

11

07281-00419

CLAMP

12

01010-51030

BOLT

13

01643-31032

WASHER

14

07235-50422

ELBOW

15

07235-50210

ELBOW

16

20P-62-72245

ELBOW

17

07042-31008

PLUG

18

07002-12034

O-RING

19

07002-11423

O-RING

20

20N-62-72178

HOSE

21

20N-62-72747

HOSE

22

20N-62-72185

HOSE

23

20N-62-72737

HOSE

24

07230-20422

UNION

25

20S-970-3510

ELBOW

26

07235-10422

ELBOW

27

07002-12034

O-RING

28

01010-50830

BOLT

29

01010-50820

BOLT

30

01643-30823

WASHER

31

01010-50830

BOLT

32

01643-30823

WASHER

33

20N-62-44451

SHEET

34

08034-00536

BAND

Выбрано товаров: 34
