Запчасти Komatsu PC138USLC-8 СТРЕЛА (ГИДРАВЛ ЛИНИЯ И СМАЗЫВАЮЩ. ЛИНИЯ)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ

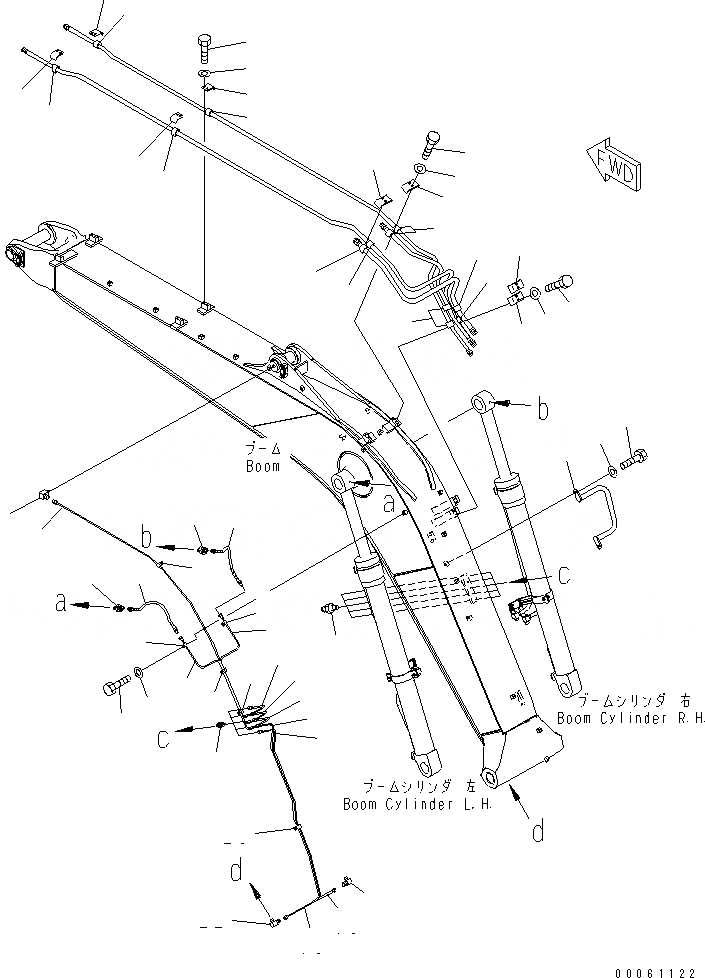

Схема запчастей Komatsu PC138USLC-8 - СТРЕЛА (ГИДРАВЛ ЛИНИЯ И СМАЗЫВАЮЩ. ЛИНИЯ)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
2
3
4
5
6
6
7
7
7
7
8
8
8
8
8
8
9
10
10
11
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
21
22
22
23
24
24
25
25
25
26
27
28
28
29
29
30

Артикул

Название

Примечание

Количество

1

22B-70-19280

PLATE

1

203-70-53381

PLATE

2

203-62-58810

CUSHION

3

21K-62-35270

CUSHION

4

01010-81025

BOLT

5

01643-31032

WASHER

6

22B-70-19280

PLATE

6

203-70-53381

PLATE

7

22B-70-19290

PLATE

7

203-70-53391

PLATE

8

203-62-58810

CUSHION

9

21K-62-35270

CUSHION

10

01010-81025

BOLT

11

01643-31032

WASHER

12

22B-70-21710

HANDRAIL

13

01010-81225

BOLT

14

01643-31232

WASHER

15

203-70-61251

TUBE

16

203-70-61261

TUBE

17

203-70-61271

TUBE

18

22B-70-22150

TUBE

19

203-70-61291

TUBE

20

07020-00900

FITTING,GREASE

21

20Y-70-11540

CONNECTOR

22

20Y-70-11590

ELBOW

23

04435-50810

CLIP

24

04434-51712

CLIP

25

08036-00814

CLIP

26

01010-81020

BOLT

27

01643-31032

WASHER

28

205-70-51390

NIPPLE

29

20Y-70-11520

HOSE, 440MM

30

20Y-25-11270

ELBOW

Выбрано товаров: 33
