Запчасти Komatsu PC138USLC-8 ПЕРЕДН. COVER(№-9) ЧАСТИ КОРПУСА

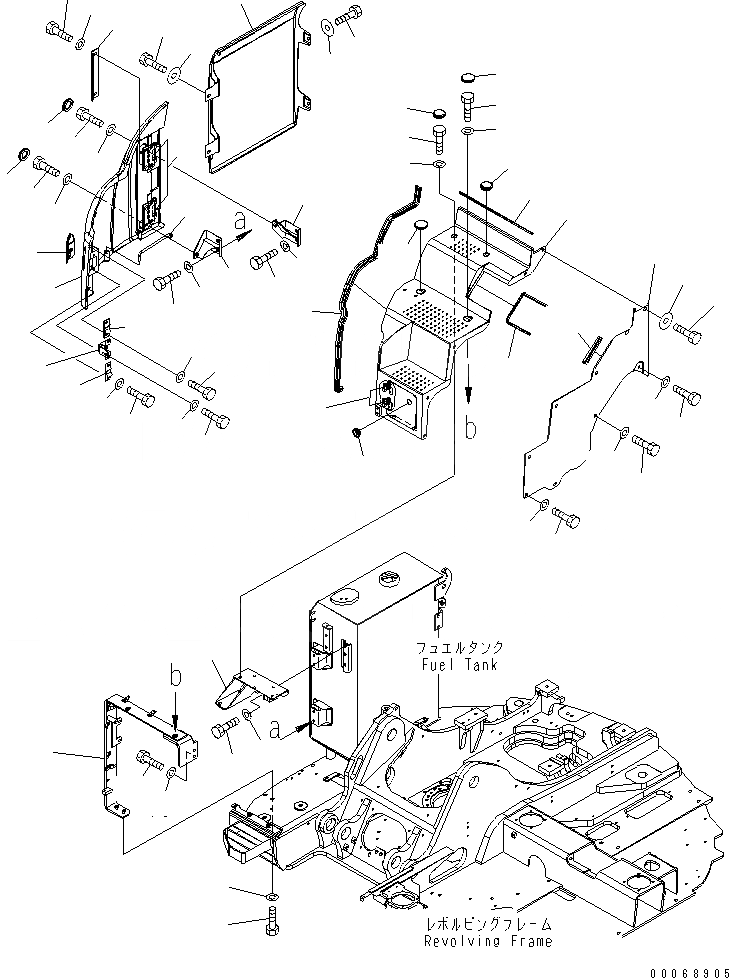

Схема запчастей Komatsu PC138USLC-8 - ПЕРЕДН. COVER(№-9) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
28
29
29
29
30
31
32
32
33
33
34
35
36
37
38
38
39
39
40
41
41
42
42
43
44
45
46
47
48
49
50
51
51

Артикул

Название

Примечание

Количество

|$2

22B-54-24700

COVER ASS'Y

|$3

22B-54-22102

COVER ASS'Y

|$4

22B-54-22101

COVER ASS'Y

1

COVER

1

COVER

1

COVER

2

22B-54-22140

HINGE (WELDED)

3

08037-02512

GROMMET

4

22B-54-22221

SEAL

5

22B-54-22251

SEAL

6

22B-54-22560

SEAL

7

01010-81235

BOLT

8

01643-31232

WASHER

9

01010-81230

BOLT

10

01643-31232

WASHER

11

11Y-54-13630

CAP

12

22B-54-22341

CAP

12

22B-54-22340

CAP

13

22B-54-22153

COVER

13

22B-54-22152

COVER

14

22B-54-22420

SEAL

15

01010-81225

BOLT

15

01010-81225

BOLT

16

01643-31232

WASHER

16

01643-31232

WASHER

17

01010-81245

BOLT

18

01643-31232

WASHER

19

01010-81235

BOLT

19

01010-81235

BOLT

20

01643-31232

WASHER

20

01643-31232

WASHER

21

01010-81225

BOLT

22

175-54-34170

WASHER

|$48

22B-54-24802

COVER ASS'Y

|$49

22B-54-24801

COVER ASS'Y

|$50

22B-54-22203

COVER ASS'Y

23

COVER

23

COVER

23

COVER

24

203-54-62180

HINGE (WELDED)

25

20Y-54-29232

BAR

26

21W-54-46180

LOCK ASS'Y

27

22B-54-24840

BRACKET

28

01010-81220

BOLT

29

01643-31232

WASHER

30

22B-54-24850

CAP

31

22B-54-24860

BRACKET

32

01010-81225

BOLT

32

01010-81225

BOLT

33

175-54-34170

WASHER

33

01643-31232

WASHER

34

01010-81225

BOLT

35

01643-31232

WASHER

36

22B-54-22971

BRACKET

36

22B-54-22240

BRACKET

37

22B-54-22981

BRACKET

38

01010-81225

BOLT

39

01643-31232

WASHER

40

22B-54-22214

COVER

40

22B-54-22213

COVER

40

22B-54-22212

COVER

41

01010-81225

BOLT

42

175-54-34170

WASHER

43

22B-54-22312

BRACKET

44

01010-81235

BOLT

45

01643-31232

WASHER

46

01010-81240

BOLT

47

01643-31232

WASHER

48

22B-54-22321

BRACKET

49

01010-81225

BOLT

50

01643-31232

WASHER

51

22B-54-22341

CAP

51

22B-54-22340

CAP

Выбрано товаров: 73
